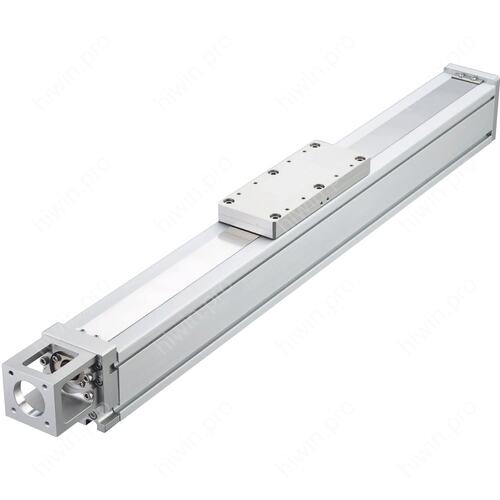

Линейные модули HIWIN серии KU

Промышленный модуль HIWIN серии KU обладает легкой алюминиевой основой и высоким уровнем пылезащиты. Высокоэффективный и экономичный, обеспечивает высокую точность и надежность в работе, а так же прост в установке и обслуживании. Модули серии KU используются в прецизионной и полупроводниковой, оптической и медицинской промышленности, инспекционном, испытательном и сборочном оборудовании.

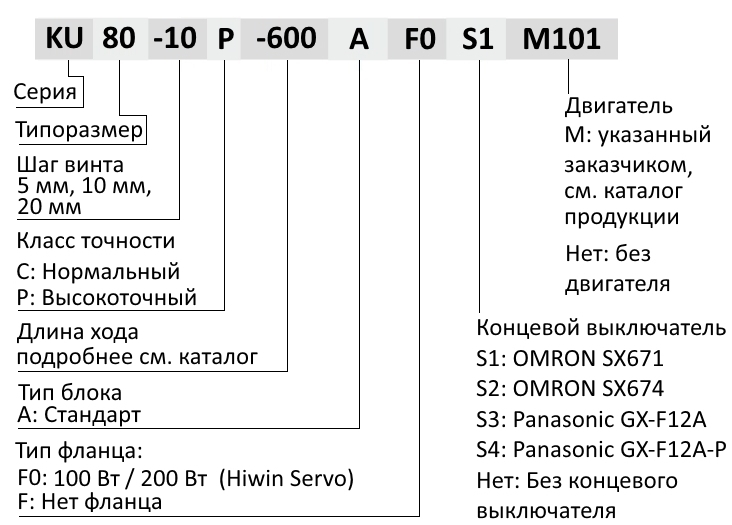

Расшифровка спецификации модели серии KU

Разновидность модулей серии KU

*Указанная масса соотносится с максимальной нагрузкой, которую может выдержать блок. Центр тяжести находится прямо над подвижным блоком.

Аксессуары

Аксессуары позволяют адаптировать узел для особых требований клиента:

• Монтажный фланец двигателя: дает возможность соединения с различными типами двигателей
  (варианты монтажных фланцев см. каталог стр. 152)
• Концевые выключатели: начальная точка, позиционирование и вопросы безопасности
  Линейный модуль можно заказать с концевыми выключателями (индуктивные бесконтактные выключатели). Концевые выключатели устанавливаются на монтажной рейке, где их можно разместить в любом положении. Концевые выключатели поставляются с кабелями с открытыми концами.

Срок службы изделия

При повторяющихся нагрузках между дорожкой качения и элементами качения по мере достижения усталостного разрушения будет возникать выкрашивание металла и точечная коррозия. Срок службы модуля определяется как пройденное расстояние до появления каких-либо повреждений дорожки качения или элементов качения. Срок службы может сильно различаться, даже если модули изготовлены одинаково или эксплуатируются в одинаковых условиях.

Смазка

Недостаточная смазка направляющей приведет к сокращению срока службы.
Смазка обеспечивает следующие функции:

• Уменьшение трения при качении и предотвращение истирания
• Обеспечивает смазочную пленку и продлевает срок службы
• Обеспечивает антикорозийные свойства

Рекомендуется повторно смазывать модуль каждые 100 km. Как правило, смазка наносится при скоростях менее 60 m/min. При рабочих скоростях свыше 60 m/min следует использовать смазку с более высокой вязкостью.

T : Частота смазки (hrs)
V_e : Скорость (m/min)

Линейные модули HIWIN серии KU

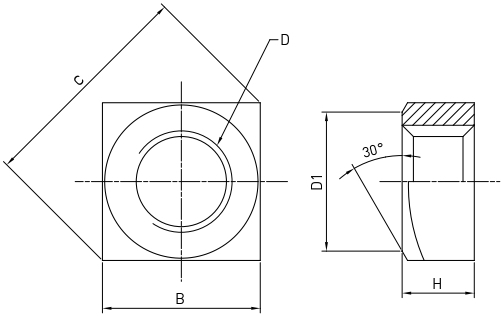

Квадратная гайка

Примечание: в дополнение к квадратным гайкам также доступны специальные гайки.

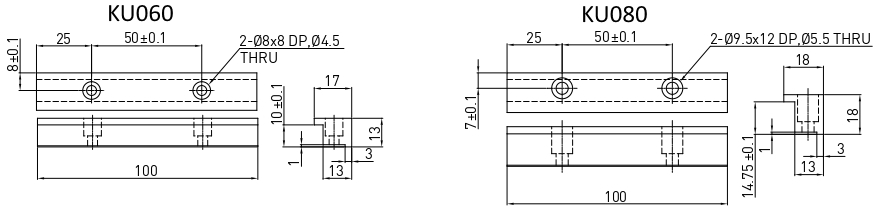

Фиксирующая пластина
