Направляющие серии MG

Одним из основных направлений компании HIWIN (ХИВИН) является производство высококачественных систем линейного перемещения, в которые входят профильные линейные направляющие качения - узлы, предназначенные для перемещения инструмента, заготовок по заданной траектории с требуемой точностью. Направляющие качения пришли на смену направляющим скольжения, у них есть ряд преимуществ, например направляющие качения лишены таких недостатков как трение и высокое тепловыделение, так же в профильных направляющих HIWIN достигнуты плавность и равномерность движения, точность установочных перемещений и продолжительное сохранение настроек точности.

Конструкция направляющих HIWIN подразумевает циркуляцию шариков или роликов, которые свободно возвращаются на рабочую дорожку по каналу возврата. Такая конструкция применяется для больших длин хода. Длина профильных рельсов HIWIN может достигать 5600 мм, а при соединении их в стык длина хода может ограничиваться только приводным механизмом. Материал и конструктивные формы направляющих качения сходны с направляющими скольжения. Однако для направляющих качения необходимы твердые и однородные рабочие поверхности. Применение чугуна в данном случае не возможно, поэтому материалом служат закаленные стали, стали из специальных твердых сплавов или нержавеющие стали.

В рельсовых направляющих HIWIN есть такое понятие, как предварительный натяг. Предварительный натяг в направляющих качения устраняет вредное влияние зазоров и обеспечивает повышение жесткости направляющих в 2 – 3 раза. В замкнутых направляющих HIWIN предварительный натяг создается калибровкой размеров тел качения. Этот способ конструктивно прост и обеспечивает высокую жесткость, однако в процессе эксплуатации и с износом поверхности качения, жесткость снижается. Направляющие качения без натяга применяют в узлах, в которых опрокидывающие моменты малы (столы шлифовальных станков, столы и каретки координатно-расточных станков), в узлах большого веса (тяжелые шпиндельные бабки и т.п.), с длинными направляющими (столы шлифовальных станков). Предварительный натяг необходим в узлах с вертикальными направляющими.

Направляющие с циркуляцией тел качения выполняют без сепаратора со сплошным потоком шариков/роликов или с сепаратором, в который встроены шарики/ролики. Сепаратор обеспечивает равномерное распределение тел качения, исключая их столкновение между собой, что обеспечивает равномерность и плавность движения на высоких скоростях, а также исключает шум, создаваемый ударами шариков/роликов друг о друга. Сохранение смазки в сепараторе позволило увеличить срок службы линейных направляющих HIWIN.

Миниатюрные линейные направляющие HIWIN
серии MG

Миниатюрные линейные направляющие HIWIN серии MG применяются для перемещений легких узлов конструкции, и в тоже время требующих компактность конструкции. В основном подходят для использования в автоматических медицинских и прочих измерительных приборах, в которых требуется точность перемещения и малые габариты.

Серия MGN/MGW может использоваться в различных приложениях, таких как полупроводниковое оборудование, оборудование для печатных плат/ИС, медицинское оборудование, робототехника, измерительное оборудование, оборудование для автоматизации и другое миниатюрное оборудование.

Особенности серии MGN

Конструктивные особенности миниатюрных направляющих узкого типа (MGN):

• Крошечные размеры и легкий вес, подходит для миниатюрного оборудования.
• Конструкция контактной дорожки в форме готической арки позволяет выдерживать нагрузки во всех направлениях и обеспечивает высокую жесткость и высокую точность.
• Конструкция с фиксаторами позволит избежать выпадения шариков при снятии блоков с рельсов.
• Взаимозаменяемые модели доступны в определенных типоразмерах и классах точности.
• Все материалы для каретки и рельса изготовлены из нержавеющей стали, включая шарики и фиксатор

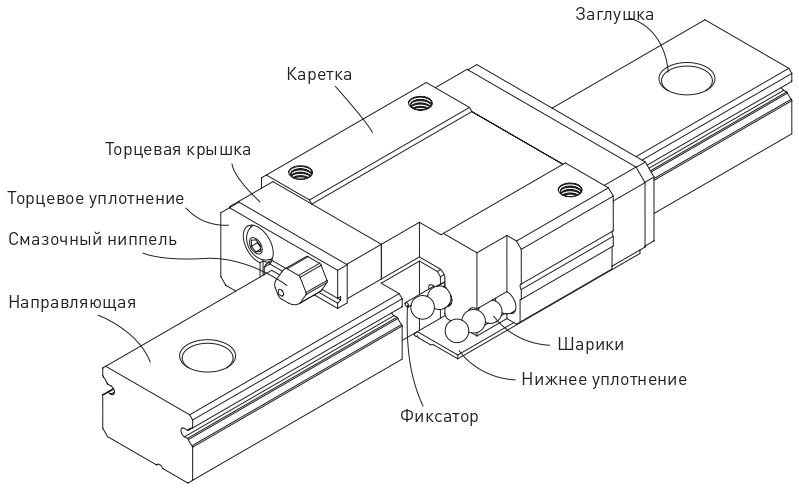

Конструкция серии MGN

• Система ротации шариков: каретка, рельс, торцевая заглушка и фиксатор
• Смазочная система: смазочный ниппель есть в наличии для MGN15, может использоваться смазочный шприц
• Система защиты от пыли: торцевое, нижнее уплотнения (опция для типоразмеров 9, 12, 15), заглушка (типоразмер 12, 15)

Применение

Серии MGN/MGW могут применяться во многих областях, таких как полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и в других областях, где необходимы миниатюрные направляющие.

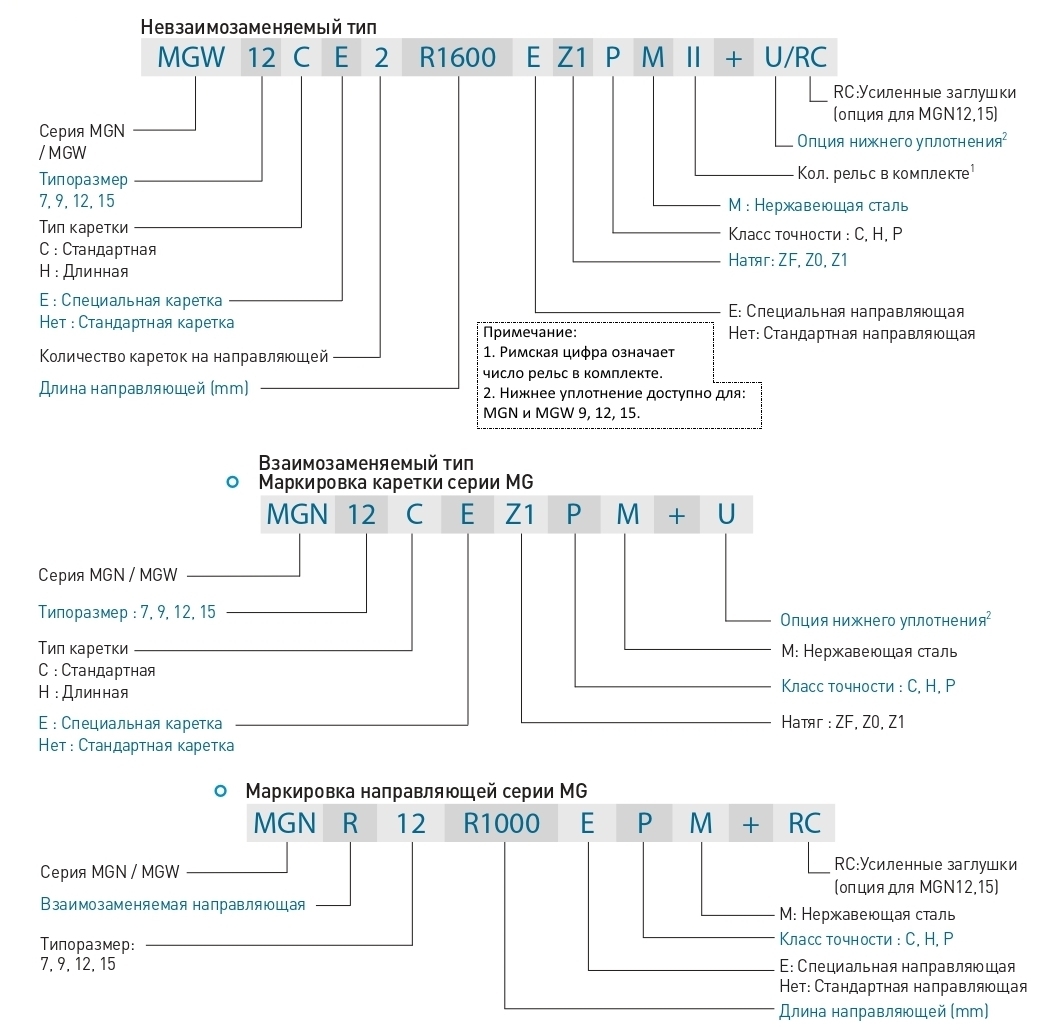

Маркировка серии MGN / MGW

Профильные рельсовые направляющие делятся на взаимозаменяемые и невзаимозаменяемые модели. Размеры обеих моделей одинаковые. Взаимозаменяемые модели удобнее, так как можно свободно заменить каретку или рельс. Их точность, тем не менее, ниже, чем у невзаимозаменяемых моделей. Благодаря строгому контролю соблюдения заданных размеров, взаимозаменяемых модели - отличный выбор для потребителей, у которых профильные рельсовые направляющие устанавливаются на одну ось не попарно. В маркировках указывается размер, модель, класс точности, преднатяг и т. д..

Классы точности

Классы точности серии MG классифицируются на:
Модели серии MG разделены на три класса точности: нормальный (C), высокой точности (H) и прецизионный (P).

Подходящую модель можно выбрать в соответствии с требованиями оборудования, на которую будет устанавливаться профильная направляющая

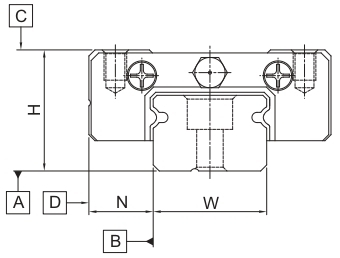

Допустимое отклонение параллельности

Отклонение параллельности между C и A, D и B зависит от длины направляющей

Преднатяг

Серии MGN / MGW предлагают три класса преднатяга для разных областей применения.

Система защиты от пыли

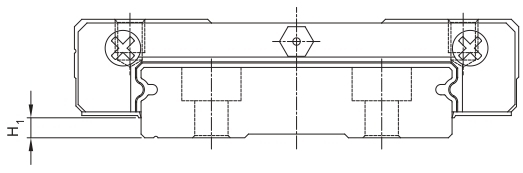

Торцевые уплотнения по стандарту расположены на обоих краях каретки и защищают от пыли, что обеспечивает точность и долгий срок службы. Нижние уплотнения расположены по бокам каретки снизу, чтобы предотвратить загрязнение. При заказе нижних уплотнений следует добавить значок “+U” после маркировки номера модели. Нижние уплотнения есть в наличии для типоразмеров 19, 12 и 15 (опция), для типоразмера 7 их нельзя установить из-за ограниченного монтажного пространства H₁ . При установке нижнего уплотнения боковая монтажная поверхность профильной направляющей не должна превышать значение H₁.

Размеры серии MG

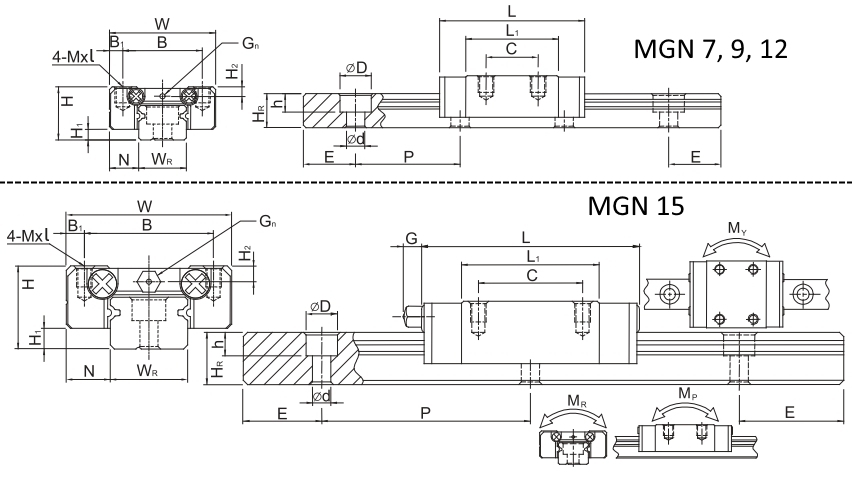

Серия MGN-C / MGN-H

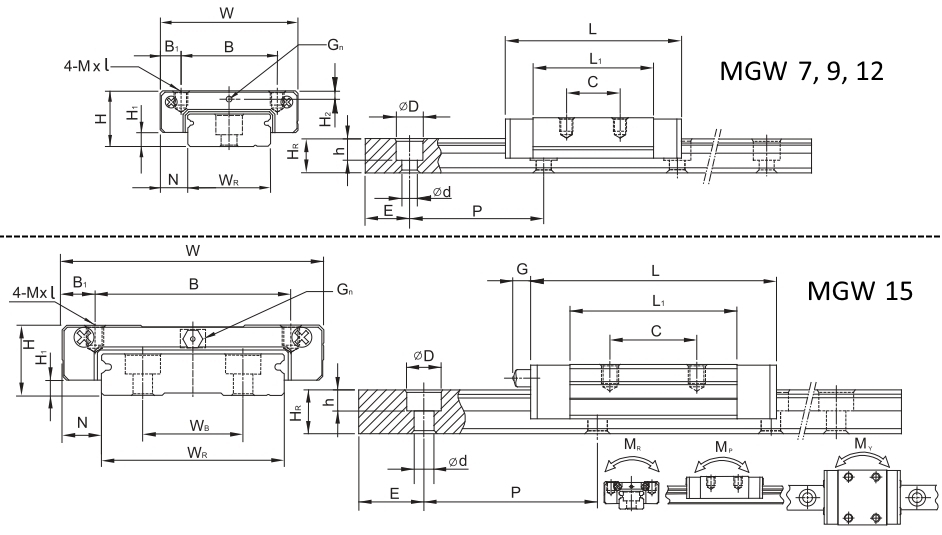

Серия MGW-C / MGW-H
