Линейные модули HIWIN серии KE
Промышленный модуль HIWIN серии KE обладает легким алюминиевым основанием и пыленепроницаемой конструкцией. Обеспечивает высокую точность, эффективность и надежность в работе. Модули серии KE используются в сборочном оборудовании, точечной контрольно-измерительной и полупроводниковой, а так же оптической и медицинской промышленности.

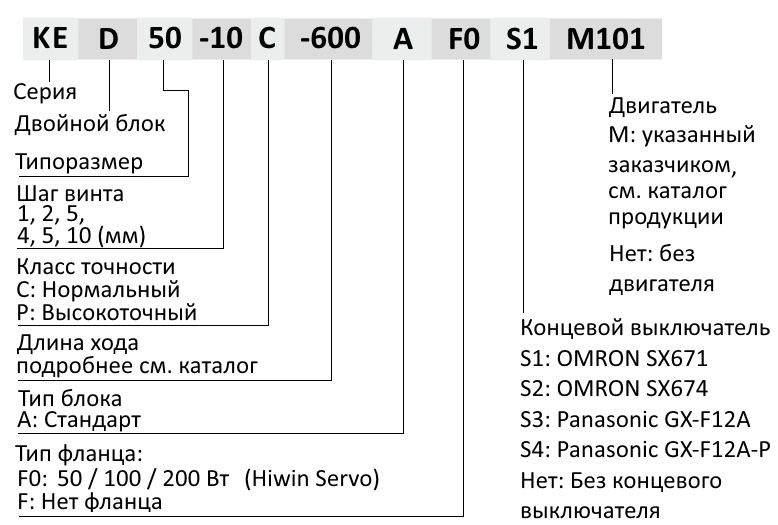

Расшифровка спецификации модели серии KE
Разновидности модулей серии KE
| Серия |
Тип
передачи |
Ширина
основания |
Мощность
двигателя |
Максимальная нагрузка (kg)* |
Тип
подкл.
двигателя |
Модель |
| Шаг винта (mm) |
| 1 |
2 |
4 |
5 |
10 |
1 |
2 |
4 |
5 |
10 |
| горизонтальный монтаж |
вертикальный монтаж |
| KE |
ШВП |
30 |
28
шаговый
двигатель |
3 |
|
|
|
|
1 |
|
|
|
|
F0 |
KE
30 |
| 40 |
50W |
|
6 |
|
4 |
|
|
1.5 |
|
1 |
|
F0~F2 |
KE
40 |
| 50 |
100W |
|
|
8 |
|
|
|
|
2 |
|
|
F0, F1 |
KE
50 |
| 65 |
|
|
|
15 |
8 |
|
|
|
4 |
2 |
KE
65 |
| 70 |
|
|
|
20 |
15 |
|
|
|
5 |
4 |
KE
70 |
| 90 |
200W |
|
|
|
25 |
23 |
|
|
|
6 |
5 |
F0~F6 |
KE
90 |
*Указанная масса соотносится с максимальной нагрузкой, которую может выдержать блок. Центр тяжести находится прямо над подвижным блоком.
Аксессуары
Аксессуары позволяют адаптировать узел для особых требований клиента:
- Монтажный фланец двигателя: дает возможность соединения с различными типами двигателей
(варианты монтажных фланцев см. каталог стр. 163)
- Концевые выключатели: начальная точка, позиционирование и вопросы безопасности
- Линейный модуль можно заказать с концевыми выключателями (индуктивные бесконтактные выключатели). Концевые выключатели устанавливаются на монтажной рейке, где их можно разместить в любом положении. Концевые выключатели поставляются с кабелями с открытыми концами.
Срок службы изделия
При повторяющихся нагрузках между дорожкой качения и элементами качения по мере достижения усталостного разрушения будет возникать выкрашивание металла и точечная коррозия. Срок службы модуля определяется как пройденное расстояние до появления каких-либо повреждений дорожки качения или элементов качения. Срок службы сильно различается, даже если модули изготовлены одинаково или эксплуатируются в одинаковых условиях.
Смазка
Недостаточная смазка направляющей приведет к сокращению срока службы.
Смазка обеспечивает следующие функции:
- Уменьшение трения при качении и предотвращение истирания
- Обеспечивает смазочную пленку и продлевает срок службы
- Обеспечивает антикорозийные свойства
Рекомендуется повторно смазывать модуль каждые 100 km. Как правило, смазка наносится при скоростях менее 60 m/min. При рабочих скоростях свыше 60 m/min следует использовать смазку с более высокой вязкостью.
T : Частота смазки (hrs)
Ve : Скорость (m/min)
