Подшипники HIWIN с перекрестными роликами (серия CRB)
Подшипники HIWIN с перекрестными роликами состоят в основном из наружного кольца, внутреннего кольца и ряда роликов и прокладок. Ролики лежат между внутренним кольцом и наружным кольцом. Между роликами размещена прокладка, предотвращающая взаимное трение и уменьшающая сопротивление крутящему моменту при вращении. Кроме того, поверхность ролика и дорожка качения находятся в линейном контакте. Когда подшипник загружен, область нагрузки будет очень большой. Таким образом, упругая деформация будет меньше, а срок службы подшипника увеличится. Каждый ролик в роликоподшипнике с перекрестными роликами пересекается под углом 90°, что позволяет распределить нагрузку одновременно с нескольких направлений.
HIWIN предлагает следующие шесть типов роликоподшипников с перекрестными роликами, определяемых следующим образом: тип с разъемным наружным кольцом (CRBA), тип с разъемным внутренним кольцом (CRBB), тип с высокой жесткостью (CRBC), с разъемным наружным кольцом и монтажными отверстиями (CRBD), повышенной жесткости с монтажными отверстиями (CRBE) и индивидуального типа (CRBX). Тип с разъемным наружным кольцом подходит для вращения внутреннего кольца. Тип с разъемным внутренним кольцом подходит для вращения внешнего кольца. Тип высокой жесткости подходит для вращения как внутреннего кольца, так и внешнего кольца. Для облегчения сборки можно использовать монтажные отверстия. Индивидуальный тип может быть изменен в соответствии с требованиями заказчика. Подшипники с перекрестными роликами обладают высокой жесткостью и высокой точностью вращения, что может широко использоваться в управлении промышленной автоматизацией, робототехнике, станках, инспекционных и медицинских устройствах.
Особенности продукта
- Запатентованная конструкция обеспечивает высокую грузоподъемность.
- Высокая жесткость
- Принимает нагрузки со всех направлений одновременно
- Плавное вращение
- Компактность, экономия места
- Простота установки и настройки
- Различные типы и размеры подшипников в соответствии с требованиями заказчика
Расшифровка спецификаций
Типы подшипников с перекрестными роликами
CRBA: серия с разъемным наружным кольцом
Состоит из внутреннего кольца и состоящего из двух частей наружного кольца и подходит для вращения внутреннего кольца |
CRBB: серия с разъемным внутренним кольцом
Состоит из наружного кольца и внутреннего кольца, состоящего из двух частей, и подходит для вращения наружного кольца |

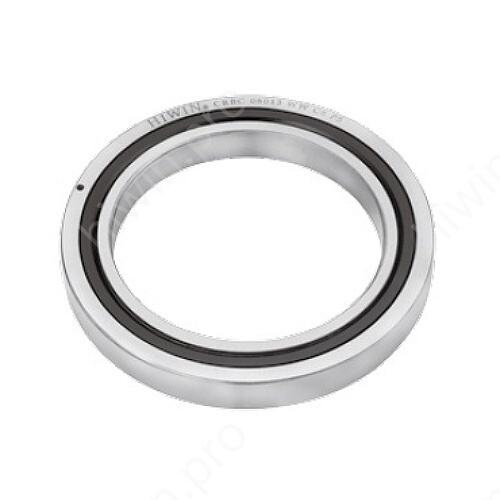

CRBC: серия с цельным наружным и внутренним кольцом
Состоит из внутреннего кольца и наружного кольца и подходит для внутреннего и наружного вращения кольца |
CRBD: Серия с разъемным наружным кольцом и монтажным фланцем
Состоит из внутреннего кольца и двухкомпонентного наружного кольца с монтажными отверстиями. Подшипник может быть установлен непосредственно через монтажные отверстия и подходит для вращения внутреннего кольца |
CRBE: серия со сплошным внутренним и наружным кольцом и монтажным фланцем
Состоит из внутреннего кольца и наружного кольца с монтажными отверстиями. Модель может быть
устанавливается непосредственно через монтажные отверстия и подходит для внутреннего и наружного вращения кольца |
CRBX: серия для нестандартных сборок
Эти подшипники изготавливаются в соответствии с конкретными требованиями заказчика. Также возможна индивидуальная обработка поверхности |
