Серия HG спроектирована, как более грузоподъёмная и жёсткая, по сравнению с аналогичными продуктами, со специально оптимизированным полукруглым профилем и конструкцией. Это обеспечивает равномерное распределение нагрузки во всех направлениях и самоустановку для избежания ошибок при установке. Таким образом, направляющие серии HG имеют длительный срок службы, высокие скоростные показатели, высокую точность и плавность перемещения.

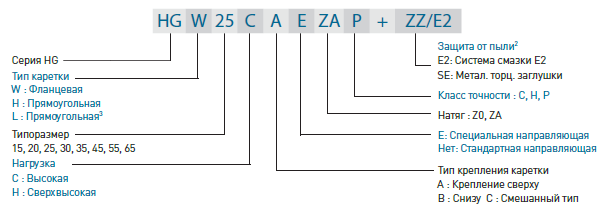

Блок HGH35HAZAC (Hiwin; Серия: HG; Тела качения: Шарики; Тип блока: Прямоугольный; Типоразмер: 35; Тип нагрузки: Сверхвысокая; Преднатяг: ZA; Класс точности: C; Динамическая нагрузка (C): 77.9 кН; Статическая нагрузка (C0): 122.77 кН)
Линейные направляющие качения предназначены для перемещения инструмента или заготовок по заданной траектории с требуемой точностью. Направляющие качения лишены таких недостатков как трение и высокое тепловыделение. Также в профильных направляющих HIWIN достигнуты плавность и равномерность движения, точность установочных перемещений и продолжительное сохранение настроек точности.
Особенности серии HG
- Самоустановка
Специально разработанная конструкция с полукруглым профилем и углом контакта шариков в 45 градусов серии HG обеспечивает избежание большинства ошибок установки, вызванных неровностями установочной поверхности и плавное перемещение посредством гибкой деформации тел качения и перемещения точек контакта. Способность к самоустановке, высокая точность и плавность хода сочетаются с лёгкостью установки.
- Взаимозаменяемость
По причине строгого размерного контроля, серия HG может поддерживать серийную приемлемость. Это означает, что любая каретка и любой рельс в серии могут быть использованы вместе в случае совпадения типоразмеров. И фиксатор предотвращает выпадение шариков в случае, когда каретка снимается с рельса.
- Высокая жёсткость конструкции во всех направлениях
Благодаря четырёхточечному контакту шариков, серия HG имеет равномерную нагружаемость во всех направлениях. Благодаря полукруглому профилю дорожек качения и большей площади контакта шариков и дорожки качения достигается высокая грузоподъёмность и жёсткость конструкции.
В базовой комплектации опорный блок защищен от попадания крупных частиц грязи. В стандартную комплектацию защиты блока от пыли входит торцевое уплотнение и нижнее уплотнение. При использовании опорного блока HIWIN в запыленных условиях рекомендуется применять дополнительные аксессуары для защиты от пыли.
Для увеличения срока службы опорного блока и рельса необходимо проводить профилактические работы по смазке опорных поверхностей. Стандартно блоки уже заправлены консистентной смазкой. Для ее замены или добавления мы рекомендуем использовать заправочный шприц. Для сокращения периодов обслуживания (смазки) можно использовать сменный картридж E2, который устанавливается на торец опорного блока.
