Линейные направляющие серии CG характеризуются высокой жесткостью, повышенной по сравнению с другими сериями нагрузочной способностью, а также высоким сопротивлением к скручиванию. Опционально доступны новейшие противоударные пылезащитные аксессуары.

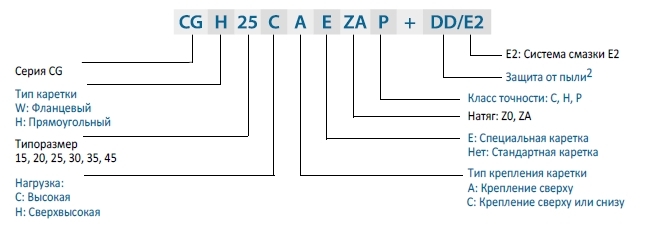

Блок CGH15CAZ0H (Hiwin; Серия: CG; Тела качения: Шарики; Тип блока: Прямоугольный; Типоразмер: 15; Тип нагрузки: Высокая; Преднатяг: Z0; Класс точности: H; Динамическая нагрузка (C): 14.7 кН; Статическая нагрузка (C0): 19.52 кН)
Нагрузочная способность серии CG увеличена на 50%. По сравнению с DF – Х-образной схемой контакта, DB – О-образная схема контакта (спина к спине) имеет большее плечо (А1>А), при использовании улучшенной геометрии направляющей это позволяет значительно увеличить нагрузку всей системы линейного перемещения этой серии.
Новое гибкое торцевое уплотнение (защитная лента) с помощью монтажного инструмента подстраивается под контур рельса, что обеспечивает высокую постоянную защиту от пыли и загрязнений и значительно уменьшает износ кромки линейной направляющей.
Улучшенная конструкция системы смазки с увеличенным интервалом повторного смазывания позволяет оптимизировать систему линейного перемещения для коротких ходов. Созданная по новейшим технологиям конструкция позволила системе линейных направляющих серии CG стать высокоточной и взаимозаменяемой.
Подобные опорные блоки (каретки) линейных направляющих применяются в линейном перемещении шлифовальных, деревообрабатывающих станков с ЧПУ, погрузочно-разгрузочном оборудовании, автоматических и полуавтоматических линиях.
