Якорь линейного двигателя LMT8Q

Артикул: 06-02504


Стержневые линейные двигатели HIWIN серии LMT имеют различные типоразмеры, полные технические характеристики и просты в установке. Максимальное пиковое усилие для этого двигателя составляет около 2570 Н. Он соответствует международной сертификации безопасности CE, имеет пыле- и влагозащиту IP66.
Используя технологию прямого привода, никакие другие компоненты механического преобразования не требуются для достижения линейной передачи с высокой скоростью, отсутствием зубчатых колес и низкой пульсацией скорости, а также другими характеристиками, в том числе: отличные динамические характеристики, отсутствие износа, нулевой люфт и простота обслуживания.
По сравнению с традиционными механическими линейными решениями, двигатель серии LMT эффективно увеличивает производительность машинного оборудования и снижает затраты на техническое обслуживание, чтобы удовлетворить потребности в высокоточном управлении позиционированием и бесперебойной работе таких приложений, как высокоскоростное оборудование автоматизации с малой нагрузкой, беспыльная среда, оборудование для автоматизации, панельное оборудование, оборудование для оптического контроля, оборудование для резки инструментальной линии, оборудование для сканирующего электронного микроскопа, автоматизация в медицине и другие отрасли.
Особенности
Отличные динамические характеристики: отсутствие заеданий
низкоскоростная пульсация
Максимальное ускорение до 5G
Сертификация СЕ
Класс защиты от проникновения пыли: IP66.
Отсутствие износа, нулевой люфт
Аналогичен винтовому механизму, прост в установке

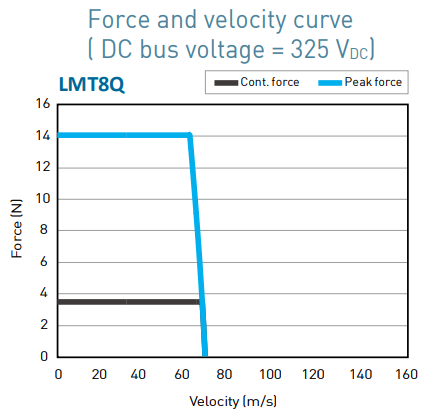

Якорь линейного двигателя LMT8Q (Hiwin, Номинальное/пиковое усилие: 3.5/14.1 Н, Напряжение питания: 220 В, Ширина якоря: 20 мм, Длина якоря: 70 мм)

 Нет на складе

										0 шт.

					 81 761.00 ₽

Количество:

Бренд

HIWIN

Таблица выбора

	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Силовая постоянная	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Индуктивность (межфазная)	Шаг полюсной пары	Минимальный радиус изгиба кабеля	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя (25°С)	Термостойкость	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Длина форсунки / размер n	Шаг крепления	Ход поршня	Длина зажима	Полная длина статора
Условное обознач.	F_c	I_c	F_p	I_p	K_f	K_e	R₂₅	L	2_τ	R_bend	K_v	K_m	R_TH			M_f	M_s	L_f	P₁xP₂	S	L₁	L_S
Ед. изм	N	A_rms	N	A_rms	N / A_rms	ms	Ω	mH	mm	mm	V_rms / (m/s)	N / √W	℃ / W		V_DC	kg	kg / m	mm	mm	mm	mm	mm
Серия LMT8
LMT8D	1.8	0.8	7.4	3.2	2.3	0.14	4.9	0.7	30	37.5	1.4	0.8	14.8	PTC	325	0.05	0.4	40	34x10	25, 50, 100, 150, 200	10	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer)+2*L1 (Clamping length)
LMT8T	2.7		10.9		3.4		7.3	1.0			2.1	1.0	9.9			0.07		55	49x10
LMT8Q	3.5		14.1		4.4		9.7	1.4			2.8	1.2	7.5			0.10		70	64x10
Серия LMT2
LMT2D	9	1.5	36	6	5.7	0.3	4.2	1.1	48	31	2.8	2.4	5.4	PTC	325	0.12	0.9	64	56x12	50~1050 (Take 50 mm as increase unit)	25 (Stroke= 50 mm~350 mm) 40 (Stroke= 400 mm~800 mm) 60(Stroke= 850 mm~1050 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMT2T	13		52		8.6		6.3	1.7			4.2	2.8	3.6			0.15		88	80x12
LMT2Q	17		68		11.4		8.4	2.2			5.6	3.2	2.7			0.19		112	104x12
Серия LMT6
LMT6D	19	1.4	76	5.6	13.4	0.4	7.3	2.8	60	31	6.6	4.1	3.6	PTC	325	0.20	1.4	80	70x16	100~1050 (Take 50 mm as increase unit)	25 (Stroke= 100 mm~350 mm) 40 (Stroke= 400 mm~800 mm) 60 (Stroke= 850 mm~1050 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMT6T	28		112		20.1		10.9	4.3			9.8	4.9	2.4			0.26		110	100x16
LMT6Q	38		152		26.8		14.5	5.7			13.2	5.8	1.8			0.34		140	130x16
Серия LMTA
LMTA2	29	1.6	116	6.4	18	0.7	7.4	5.0	72	37.5	11.7	5.4	2.4	PTC	325	0.45	2	94	84x20	100~1550 (Take 50 mm as increase unit)	25 (Stroke= 100 mm~300 mm) 40 (Stroke= 350 mm~700 mm) 60 (Stroke= 750 mm~1550 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMTA3	45		180		28		11.1	7.5			17.5	6.9	1.6			0.63		130	120x20
LMTA4	59		236		37		14.8	10.0			23.3	7.9	1.2			0.80		166	156x20
Серия LMTB
LMTB2	52	1.3	208	5.2	40	1	16.0	16.5	90	37.5	22	8.2	1.7	PTC	325	0.88	3.2	120	105x25	100~1550 (Take 50 mm as increase unit)	50 (Stroke= 100 mm~700 mm) 70 (Stroke= 750 mm~1300 mm) 100 (Stroke= 1350 mm~1550 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMTB3	78		312		60		24.0	24.7			33	10.0	1.2			1.25		165	150x25
LMTB4	104		416		80		32.4	33.0			44	11.6	0.9			1.65		210	195x25
Серия LMTC
LMTC2	99	2.6	395	10.4	38	1.2	6.2	7.2	120	37.5	24.6	12.5	1.1	PTC	325	1.5	6.4	160	140x30	100~2000 (Take 50 mm as increase unit)	50 (Stroke= 100 mm~750 mm) 70 (Stroke= 800 mm~1500 mm) 100 (Stroke= 1550 mm~2000 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMTC3	151		603		58		9.3	10.8			36.9	15.5	0.7			2.1		220	200x30
LMTC4	200		801		77		12.4	14.7			49.2	17.9	0.6			2.8		280	260x30
LMTC5	250		998		96		14.5	17.3			61.5	20.6	0.4			3.4		340	320x30
LMTC6	299		1196		115		17.4	20.7			73.8	22.5	0.3			4.0		400	380x30
Серия LMTD
LMTD2	137	1.9	548	7.6	72	3.4	18.5	62	180	37.5	44	13.7	0.7	PTC	325	3.9	7.4	220	200x50	100~2000 (Take 50 mm as increase unit)	60 (Stroke= 100 mm~550 mm) 80 (Stroke= 600 mm~1000 mm) 100 (Stroke= 1050 mm~2000 mm)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+2*L1 (Clamping length)
LMTD3	205		820		108		27.8	93			66	16.8	0.5			5.9		310	290x50
LMTD4	274		1096		144		37.0	124			88	19.4	0.4			7.8		400	380x50
Серия LMTE
	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Силовая постоянная	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Индуктивность (межфазная)	Шаг полюсной пары	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя (25°С)	Термостойкость	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Длина форсунки / размер n	Шаг крепления	Ход поршня	Длина зажима	Полная длина статора
Условное обознач.	F_c	I_c	F_p	I_p	K_f	K_e	R₂₅	L	2_τ	K_v	K_m	R_TH			M_f	M_s	L_f	P₁xP₂	S	L₁	L_S
Ед. изм	N	A_rms	N	A_rms	N / A_rms	ms	Ω	mH	mm	V_rms / (m/s)	N / √W	℃ / W		V_DC	kg	kg / m	mm	mm	mm	mm	mm
LMTE2	321	7.7	1284	30.8	41.7	6.5	1.8	12	180	24.4	25.1	0.4	PTC	325	7.8	12.5	210	90x90	100~1000 (Take 50 mm as increase unit)	100 (Stroke= 1050 mm~2000)	Ls(Total stator length)= S(Stroke)+Lf(Length of forcer )+ 2*L1(Clamping length)
LMTE3	480	11.5	1918	46.0			1.2	8			30.7	0.3			11.3		300
LMTE4	642	15.4	2569	61.6			0.9	6			35.5	0.2			14.7		390
