Якорь линейного двигателя LMSA23

Артикул: 06-02316


Синхронный линейный двигатель HIWIN серии LMSA представляет собой двигатель линейного привода с большей тягой. Отличается высокой плотностью тяги и низким усилием зубчатого зацепления.
Железный сердечник трехфазного двигателя состоит из постоянных магнитов первичной стороны (силовой двигатель) и вторичной стороны (статор). Статор можно выдвигать бесконечно, поэтому ход будет неограниченным.
Особенности
Высокая динамика
Низкая установочная высота
Сертификаты UL и CE
Диапазон непрерывного усилия от 103 Н до 1579 Н
Диапазон пиковых усилий от 289 Н до 4458 Н
Высота установки 34мм, 36мм

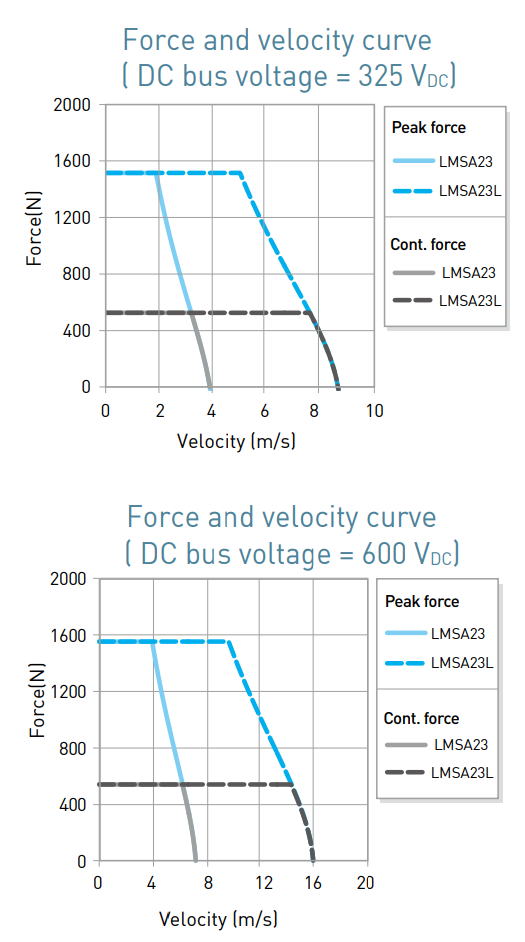

Якорь линейного двигателя LMSA23 (Hiwin, Номинальное/пиковое усилие: 544/1535 Н, Напряжение питания: 220 В, Ширина якоря: 86 мм, Длина якоря: 328 мм)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд

HIWIN

	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Предельное усиление (в течение 0.5 с.)	Предельный ток (в течение 0.5 с.)	Силовая постоянная	Сила притяжения	Максимальная температура обмотки	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Сопротивление (межфазное при 120°С)	Индуктивность (межфазная)	Шаг полюсной пары	Минимальный радиус изгиба кабеля	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя	Термостойкость	Термическая постоянная времени	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Ширина статора	Длина статора / Размер N	Монтажное расстояние статора	Общая высота монтажа
Условное обознач.	F_c	I_c	F_p	I_p	F_u	I_u	K_f	F_a	T_max	K_e	R₂₅	R₁₂₀	L	2_τ	R_bend	K_v	K_m	R_TH	t_TH			M_f	M_s	W_s	L_s	W_s1	H
Ед. изм	N	A_rms	N	A_rms	N	A_rms	N / A_rms	N	℃	ms	Ω	Ω	mH	mm	mm	V_rms/ (m/s)	N/√W	℃/W	s		V_DC	kg	kg/m	mm	mm	mm	mm
LMSA11	103	2.1	289	6.3	379	10.6	48.6	481	120	4.4	8.4	11.6	37.1	30	69	28.1	13.7	1.23	1830		600	0.7	2.7	52	120mm/N=2, 180mm/N=3, 300mm/N=5	42	34
LMSA11L	103	4.7	289	14.1	379	23.6	21.7	481		4.3	1.7	2.3	7.3			12.6	13.6	1.23	1830			0.7	2.7	52		42	34
LMSA12	205	4.2	579	12.7	759	21.1	48.6	963		4.5	4.1	5.7	18.5			28.1	19.6	0.63	2720			1.4	2.7	52		42	34
LMSA12L	205	9.4	579	28.3	759	47.1	21.7	963		4.1	0.9	1.2	3.7			12.6	18.7	0.63	2720			1.4	2.7	52		42	34
LMSA13	308	6.3	868	19.0	1138	31.7	48.6	1444		4.4	2.8	3.9	12.4			28.1	23.7	0.41	4210			2.1	2.7	52		42	34
LMSA13L	308	14.1	868	42.4	1138	70.7	21.7	1444		4.0	0.6	0.8	2.4			12.6	22.9	0.41	4210			2.1	2.7	52		42	34
LMSA21	181	2.0	512	5.9	670	9.8	92.5	963		4.6	13.8	19.0	64.0			53.4	20.3	0.87	2830			1.1	4.8	86		74	34
LMSA21L	181	4.4	512	13.1	670	21.9	41.4	963		4.6	2.8	3.9	12.8			23.9	20.2	0.87	2830			1.1	4.8	86		74	34
LMSA22	362	3.9	1023	11.8	1341	19.6	92.5	1926		4.9	6.8	9.4	33.0			53.4	28.9	0.44	4060			2.2	4.8	86		74	34
LMSA22L	362	8.8	1023	26.3	1341	43.8	41.4	1926		4.6	1.4	1.9	6.4			23.9	28.6	0.44	4060			2.2	4.8	86		74	34
LMSA23	544	5.9	1535	17.6	2011	29.4	92.5	2888		4.9	4.6	6.3	22.4			53.4	35.2	0.29	5080			3.3	4.8	86		74	34
LMSA23L	544	13.1	1535	39.4	2011	65.7	41.4	2888		4.8	0.9	1.2	4.3			23.9	35.6	0.29	5080			3.3	4.8	86		74	34
LMSA24	725	7.8	2048	23.5	2682	39.2	92.5	3851		4.6	3.5	4.8	16.0			53.4	40.6	0.22	-			4.4	4.8	86		74	34
LMSA24L	725	17.5	2048	52.5	2682	87.6	41.4	3851		4.7	0.7	0.9	3.2			23.9	40.8	0.22	-			4.4	4.8	86		74	34
LMSA31	292	2.0	823	6.0	1079	10.0	145.8	1444		4.9	19.2	26.5	94.1			84.2	27.2	0.60	4540			1.9	8.5	116		104	36
LMSA31L	292	4.5	823	13.4	1079	22.3	65.2	1444		4.9	4.0	5.5	19.6			37.7	26.6	0.60	4540			1.9	8.5	116		104	36
LMSA32	583	4.0	1646	12.0	2157	20.0	145.8	2888		4.9	9.6	13.2	47.1			84.2	38.4	0.30	5740			3.8	8.5	116		104	36
LMSA32L	583	8.9	1646	26.8	2157	44.7	65.2	2888		4.9	2.0	2.8	9.8			37.7	37.7	0.30	5740			3.8	8.5	116		104	36
LMSA33	875	6.0	2469	18.0	3236	30.0	145.8	4333		4.9	6.4	8.8	31.3			84.2	47.0	0.20	5580			5.7	8.5	116		104	36
LMSA33L	875	13.4	2469	40.2	3236	67.0	65.2	4333		5.0	1.3	1.8	6.5			37.7	46.7	0.20	5580			5.7	8.5	116		104	36
LMSA34	1166	8.0	3292	24.0	4314	40.0	145.8	5777		4.9	4.8	6.6	23.5			84.2	54.3	0.15	-			7.6	8.5	116		104	36
LMSA34L	1166	17.9	3292	53.6	4314	89.4	65.2	5777		4.9	1.0	1.4	4.9			37.7	53.3	0.14	-			7.6	8.5	116		104	36
LMSAC3	947	6.0	2675	18.0	3505	30.0	157.9	4694		5.0	6.8	9.4	33.8			91.2	49.3	0.19	-			6.3	9.7	126		114	36
LMSAC3L	947	13.4	2675	40.2	3505	67.0	70.7	4694		5.0	1.4	1.9	6.8			40.8	49.5	0.19	-			6.3	9.7	126		114	36
LMSAC5	1579	10.0	4458	30.0	5842	50.0	157.9	7823		5.0	4.1	5.7	20.3			91.2	63.7	0.11	-			10.5	9.7	126		114	36
LMSAC5L	1579	22.3	4458	67.0	5842	111.7	70.7	7823		5.0	0.8	1.1	4.1			40.8	63.9	0.11	-			10.5	9.7	126		114	36
