Якорь линейного двигателя LMFA02

Артикул: 06-02343


Синхронный линейный двигатель HIWIN серии LMFA с постоянными магнитами имеет встроенную систему водяного охлаждения со специальной электромагнитной и тепловой конструкцией. Этот двигатель имеет высокую плотность тяги, а максимальное пиковое усилие составляет до 20 000 Н.
Трехфазный двигатель состоит из первичной части с железным сердечником (силовой двигатель) и вторичной стороны с постоянными магнитами (статор).
Форсировщик может использовать несколько блоков и может быть бесконечно расширен, поэтому рабочий ход двигателя не ограничен. Серия LMFA широко используется в станкостроении, станках для лазерной обработки, станках для резки стекла и на платформах с активным подавлением вибрации.
Особенности
Конструкция с водяным охлаждением
Сверхвысокая плотность тяги
Сертификация UL и CE
Диапазон непрерывного усилия с водяным охлаждением от 149 Н до 7 917 Н
Диапазон пикового усилия от 282 Н до 20 827 Н.
Высота установки 48,5 мм, 50,5 мм, 64,1 мм, 66,1 мм

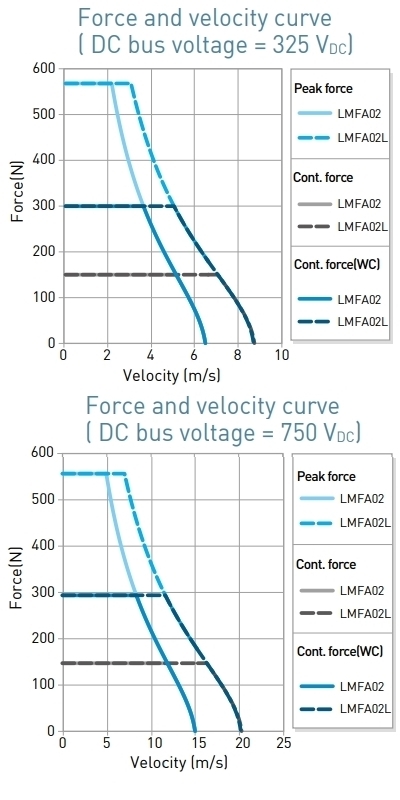

Якорь линейного двигателя LMFA02 (Hiwin, Номинальное/пиковое усилие: 149/564 Н, Напряжение питания: 220 В, Ширина якоря: 67 мм, Длина якоря: 250 мм)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд

HIWIN

Таблица выбора

	Постоянное усиление	Постоянный ток	Пиковое усиление (WC)	Пиковый ток (WC)	Предельное усиление (в течение 0.5 с.)	Предельный ток (в течение 0.5 с.)	Силовая постоянная	Сила притяжения	Максимальная температура обмотки	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Сопротивление (межфазное при 120°С)	Индуктивность (межфазная)	Шаг полюсной пары	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя	Термостойкость	Термостойкость (WC)	Термическая постоянная времени		Температура охлаждающей жидкости	Перепад давления	Термовыключатель	Максимальная скорость при максимальном усилии	Максимальная потребляемая мощность	Максимальная мощность рассеивания тепла	Срывная сила (WC)	Ток срыва (WC)	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Ширина статора	Длина статора / Размер N	Монтажное расстояние статора	Общая высота монтажа
	F_c	I_c	F_c (WC)	I_c (WC)	F_p	I_p	K_f	F_a	T_max	K_e	R₂₅	R₁₂₀	L	2_τ	K_v	K_m	R_TH	R_TH(WC)	t_TH			△P		V_MAX,FP	P_EL,MAX	Q_P,H,MAX	F0	I0		M_f	M_s	W_s	L_s	W_s1	H
	N	A_rms	N	A_rms	N	A_rms	N / A_rms	N	℃	ms	Ω	Ω	mH	mm	V_rms / (m/s)	N/√W	℃/W	℃/W	s	L/min	℃	bar		m/s	W	W	N	A_rms	V_DC	kg	kg/m	mm	mm	mm	mm
LMFA01	74	1.4	149	2.7	282	8.4	55.1	457	120	7.2	11.7	15.4	84.2	30	31.8	13.1	2.25	0.56	150	3.3	20	0.54	1 x KTY84-130+ 1 x (3 PTC SNM120 In Series)	5.39	3140	169	104	1.9	750	1.5	3.7	58	120 mm/N=2, 180 mm/N=3, 300 mm/N=5	48	48.5
LMFA01L	74	1.8	149	3.6	282	11.3	40.8	457		7.7	6.0	7.9	46.2		23.5	13.6	2.40	0.60		3.3		0.54		7.40	3606	158	104	2.6		1.5	3.7	58		48
LMFA02	149	2.7	297	5.4	564	16.7	55.1	914		7.2	5.9	7.7	42.1		31.8	18.6	1.13	0.28		3.3		0.82		5.39	6280	337	208	3.8		2.3	3.7	58		48
LMFA02L	149	3.6	297	7.3	564	22.6	40.8	914		7.7	3.0	4.0	23.1		23.5	19.2	1.20	0.30		3.3		0.82		7.40	7212	317	208	5.1		2.3	3.7	58		48
LMFA03	223	4.1	446	8.1	845	25.1	55.1	1372		7.2	3.9	5.1	28.1		31.8	22.8	0.75	0.19		3.3		1.1		5.39	9421	506	312	5.7		3.1	3.7	58		48
LMFA03L	223	5.5	446	10.9	845	33.9	40.8	1372		7.7	2.0	2.6	15.4		23.5	23.5	0.80	0.20		3.3		1.1		7.40	10819	475	312	7.7		3.1	3.7	58		48
LMFA11	136	1.4	272	2.7	516	8.4	100.8	837		7.2	16.9	22.3	121.9		58.2	20.0	1.56	0.39		3.7		0.75		3.44	4115	244	191	1.9		2.4	5.8	88		74
LMFA11L	136	1.8	272	3.6	516	11.3	74.6	837		7.7	8.7	11.5	66.8		43.1	20.7	1.66	0.42		3.7		0.75		4.79	4667	228	191	2.6		2.4	5.8	88		74
LMFA12	272	2.7	544	5.4	1032	16.7	100.8	1674		7.2	8.4	11.1	60.9		58.2	28.3	0.78	0.20		3.7		1.21		3.44	8231	487	381	3.8		4	5.8	88		74
LMFA12L	272	3.6	544	7.3	1032	22.6	74.6	1674		7.7	4.3	5.7	33.4		43.1	29.2	0.83	0.21		3.7		1.21		4.79	9334	457	381	5.1		4	5.8	88		74
LMFA13	408	4.0	816	8.1	1548	25.1	100.8	2511		7.2	5.6	7.4	40.6		58.2	34.7	0.52	0.13		3.7		1.67		3.44	12346	731	571	5.7		5.6	5.8	88		74
LMFA13L	408	5.5	816	10.9	1548	33.9	74.6	2511		7.7	2.9	3.8	22.3		43.1	35.8	0.55	0.14		3.7		1.67		4.79	13997	685	571	7.7		5.6	5.8	88		74
LMFA14	544	5.4	1089	10.8	2063	33.5	100.8	3348		7.2	4.2	5.6	30.5		58.2	40.1	0.39	0.10		3.7		2.13		3.44	16461	974	762	7.6		7.6	5.8	88		74
LMFA14L	544	7.3	1089	14.6	2063	45.2	74.6	3348		7.7	2.2	2.9	16.7		43.1	41.4	0.42	0.10		3.7		2.13		4.79	18667	914	762	10.2		7.6	5.8	88		74
LMFA21	205	1.4	409	2.7	776	8.4	151.6	1259		7.2	24.8	32.7	178.6		87.5	24.9	01.06	0.27		4.0		1.15		2.21	5152	358	287	1.9		3.2	9.8	118		104	50.5
LMFA21L	205	1.8	409	3.6	776	11.3	112.2	1259		7.7	12.7	16.8	97.8		64.8	25.7	1.13	0.28		4.0		1.15		3.14	5661	336	287	2.6		3.2	9.8	118		104	50.5
LMFA22	409	2.7	819	5.4	1552	16.7	151.6	2518		7.2	12.4	16.4	89.3		87.5	35.2	0.53	0.13		4.0		1.83		2.21	10304	715	573	3.8		5.5	9.8	118		104	50.5
LMFA22L	409	3.6	819	7.3	1552	22.6	112.2	2518		7.7	6.4	8.4	48.9		64.8	36.3	0.57	0.14		4.0		1.83		3.14	11321	671	573	5.1		5.5	9.8	118		104	50.5
LMFA23	614	4.1	1228	8.1	2328	25.1	151.6	3777		7.2	8.3	10.9	59.5		87.5	43.1	0.35	0.09		4.0		2.5		2.21	15455	1073	860	5.7		8	9.8	118		104	50.5
LMFA23L	614	5.5	1228	10.9	2328	33.9	112.2	3777		7.7	4.2	5.6	32.6		64.8	44.5	0.38	0.09		4.0		2.5		3.14	16982	1007	860	7.7		8	9.8	118		104	50.5
LMFA24	819	5.4	1638	10.8	3104	33.5	151.6	5036		7.2	6.2	8.2	44.6		87.5	49.7	0.27	0.07		4.0		3.18		2.21	20607	1431	1146	7.6		10.4	9.8	118		104	50.5
LMFA24L	819	7.3	1638	14.6	3104	45.2	112.2	5036		7.7	3.2	4.2	24.5		64.8	51.3	0.28	0.07		4.0		3.18		3.14	22643	1342	1146	10.2		10.4	9.8	118		104	50.5
LMFA31	380	3.1	759	6.2	1750	19.2	122.7	3430		11.3	4.3	5.6	48.3	46	70.9	48.4	1.17	0.29		4.0		0.57		04.08	10255	324	531	4.3		6.4	16.2	134	184 mm/N=2, 276 mm/N=3, 460 mm/N=5	115	64.1
LMFA31L	380	4.6	759	9.1	1750	28.3	83.1	3430		11.4	1.9	2.6	22.2		48.0	48.7	1.19	0.30		4.0		0.57		6.19	13910	320	531	6.4		6.4	16.2	134		115	64.1
LMFA32	759	6.2	1519	12.4	3500	38.4	122.7	6860		11.3	2.1	2.8	24.2		70.9	68.5	0.59	0.15		5.2		0.74		04.08	20509	648	1063	8.7		11.7	16.2	134		115	64.1
LMFA32L	759	9.1	1519	18.3	3500	56.6	83.1	6860		11.4	1.0	1.3	11.1		48.0	68.9	0.59	0.15		5.2		0.74		6.19	27821	641	1063	12.8		11.7	16.2	134		115	64.1
LMFA33	1139	9.3	2278	18.6	5250	57.5	122.7	10290		11.3	1.4	1.9	16.1	70.9	83.9	0.39	0.10	5.7		0.98		04.08		30764	972	1594	13.0	17.3		16.2	134	115		64.1
LMFA33L	1139	13.7	2278	27.4	5250	84.9	83.1	10290		11.4	0.6	0.9	7.4	48.0	84.4	0.40	0.10	5.7		0.98		6.19		41731	961	1594	19.2	17.3		16.2	134	115		64.1
LMFA34	1519	12.4	3037	24.7	7000	76.7	122.7	13720		11.3	1.1	1.4	12.1	70.9	96.9	0.29	0.07	6.2		1.28		04.08		41019	1296	2126	17.3	22.5		16.2	134	115		64.1
LMFA34L	1519	18.3	3037	36.5	7000	113.3	83.1	13720		11.4	0.5	0.6	5.5	48.0	97.4	0.30	0.07	6.2		1.28		6.19		55642	1281	2126	25.6	22.5		16.2	134	115		64.1
LMFA41	495	2.9	990	5.8	2603	17.9	171.4	5145		12.0	6.0	7.9	72.0	98.9	57.1	0.96	0.24	5.2		0.89		2.61		10598	396	693	4.0	9.5		22.3	180	161		66.1
LMFA41L	495	4.3	990	8.5	2603	26.4	116.1	5145		12.1	2.7	3.6	33.0	67.0	57.5	0.97	0.24	5.2		0.89		04.01		14198	391	693	6.0	9.5		22.3	180	161		66.1
LMFA42	990	5.8	1979	11.5	5207	35.8	171.4	10290		12.0	3.0	4.0	36.0	98.9	80.8	0.48	0.12	5.2		1.17		2.61		21197	792	1385	8.1	16.2		22.3	180	161		66.1
LMFA42L	990	8.5	1979	17.0	5207	52.9	116.1	10290		12.1	1.4	1.8	16.5	67.0	81.3	0.49	0.12	5.2		1.17		04.01		28396	782	1385	11.9	16.2		22.3	180	161		66.1
LMFA43	1484	8.7	2969	17.3	7810	53.5	171.4	15435		12.0	2.0	2.6	24.0	98.9	98.9	0.32	0.08	5.7		1.45		2.61		31691	1187	2078	12.1	23		22.3	180	161		66.1
LMFA43L	1484	12.8	2969	25.6	7810	79.3	116.1	15435		12.1	0.9	1.2	11.0	67.0	99.5	0.32	0.08	5.7		1.45		04.01		42594	1173	2078	17.9	23		22.3	180	161		66.1
LMFA44	1979	11.5	3958	23.1	10413	71.6	171.4	20580		12.0	1.5	2.0	18.0	98.9	114.2	0.24	0.06	6.2		1.8		2.61		42393	1583	2771	16.2	29		22.3	180	161		66.1
LMFA44L	1979	17.0	3958	34.1	10413	105.7	116.1	20580		12.1	0.7	0.9	8.3	67.0	114.9	0.24	0.06	6.2		1.8		04.01		56792	1565	2771	23.9	29		22.3	180	161		66.1
LMFA52	1422	6.2	2844	12.4	6925	38.4	229.9	13700		12.2	3.9	5.1	47.7	132.7	95.0	0.32	0.08	6.3		1.25		1.92		24645	1181	1991	8.7	23.8		25	240	222		64.1
LMFA52L	1422	9.1	2844	18.3	6925	56.6	155.7	13700		12.4	1.8	2.3	21.9	89.9	95.6	0.33	0.08	6.3		1.25		03.04		32267	1167	1991	12.8	23.8		25	240	222		64.1
LMFA53	2133	9.3	4266	18.6	10388	57.5	229.9	20550		12.2	2.6	3.4	31.8	132.7	116.4	0.21	0.05	6.8		1.77		1.92		36967	1771	2986	13.0	32.3		25	240	222		64.1
LMFA53L	2133	13.7	4266	27.4	10388	84.9	155.7	20550		12.4	1.2	1.6	14.6	89.9	117.1	0.22	0.05	6.8		1.77		03.04		48400	1751	2986	19.2	32.3		25	240	222		64.1
LMFA34	1519	12.4	3037	24.7	7000	76.7	122.7	13720		11.3	1.1	1.4	12.1	70.9	96.9	0.29	0.07	6.2		1.28		04.08		41019	1296	2126	17.3	22.5		16.2	134	115		64.1
LMFA34L	1519	18.3	3037	36.5	7000	113.3	83.1	13720		11.4	0.5	0.6	5.5	48.0	97.4	0.30	0.07	6.2		1.28		6.19		55642	1281	2126	25.6	22.5		16.2	134	115		64.1
LMFA41	495	2.9	990	5.8	2603	17.9	171.4	5145		12.0	6.0	7.9	72.0	98.9	57.1	0.96	0.24	5.2		0.89		2.61		10598	396	693	4.0	9.5		22.3	180	161		66.1
LMFA41L	495	4.3	990	8.5	2603	26.4	116.1	5145		12.1	2.7	3.6	33.0	67.0	57.5	0.97	0.24	5.2		0.89		04.01		14198	391	693	6.0	9.5		22.3	180	161		66.1
LMFA42	990	5.8	1979	11.5	5207	35.8	171.4	10290		12.0	3.0	4.0	36.0	98.9	80.8	0.48	0.12	5.2		1.17		2.61		21197	792	1385	8.1	16.2		22.3	180	161		66.1
LMFA42L	990	8.5	1979	17.0	5207	52.9	116.1	10290		12.1	1.4	1.8	16.5	67.0	81.3	0.49	0.12	5.2		1.17		04.01		28396	782	1385	11.9	16.2		22.3	180	161		66.1
LMFA43	1484	8.7	2969	17.3	7810	53.5	171.4	15435		12.0	2.0	2.6	24.0	98.9	98.9	0.32	0.08	5.7		1.45		2.61		31691	1187	2078	12.1	23		22.3	180	161		66.1
LMFA43L	1484	12.8	2969	25.6	7810	79.3	116.1	15435		12.1	0.9	1.2	11.0	67.0	99.5	0.32	0.08	5.7		1.45		04.01		42594	1173	2078	17.9	23		22.3	180	161		66.1
LMFA44	1979	11.5	3958	23.1	10413	71.6	171.4	20580		12.0	1.5	2.0	18.0	98.9	114.2	0.24	0.06	6.2		1.8		2.61		42393	1583	2771	16.2	29		22.3	180	161		66.1
LMFA44L	1979	17.0	3958	34.1	10413	105.7	116.1	20580		12.1	0.7	0.9	8.3	67.0	114.9	0.24	0.06	6.2		1.8		04.01		56792	1565	2771	23.9	29		22.3	180	161		66.1
LMFA52	1422	6.2	2844	12.4	6925	38.4	229.9	13700		12.2	3.9	5.1	47.7	132.7	95.0	0.32	0.08	6.3		1.25		1.92		24645	1181	1991	8.7	23.8		25	240	222		64.1
LMFA52L	1422	9.1	2844	18.3	6925	56.6	155.7	13700		12.4	1.8	2.3	21.9	89.9	95.6	0.33	0.08	6.3		1.25		03.04		32267	1167	1991	12.8	23.8		25	240	222		64.1
LMFA53	2133	9.3	4266	18.6	10388	57.5	229.9	20550		12.2	2.6	3.4	31.8	132.7	116.4	0.21	0.05	6.8		1.77		1.92		36967	1771	2986	13.0	32.3		25	240	222		64.1
LMFA53L	2133	13.7	4266	27.4	10388	84.9	155.7	20550		12.4	1.2	1.6	14.6	89.9	117.1	0.22	0.05	6.8		1.77		03.04		48400	1751	2986	19.2	32.3		25	240	222		64.1
LMFA54	2844	12.4	5688	24.7	13850	76.7	229.9	27400		12.2	2.0	2.6	23.9	132.7	134.4	0.16	0.04	7.3		2.3		1.92		49290	2362	3982	17.3	40.8		25	240	222		64.1
LMFA54L	2844	18.3	5688	36.5	13850	113.2	155.7	27400		12.4	0.9	1.2	10.9	89.9	135.2	0.16	0.04	7.3		2.3		03.04		64534	2334	3982	25.6	40.8		25	240	222		64.1
LMFA62	1979	5.8	3958	11.5	10413	35.8	342.7	20580		12.0	6.0	7.9	72.0	197.9	114.2	0.24	0.06	6.8		1.64		1.12		26878	1583	2771	8.1	32.2		40.1	334	316		66.1
LMFA62L	1979	11.5	3958	23.1	10413	71.6	171.4	20580		12.0	1.5	2.0	18.0	98.9	114.2	0.24	0.06	6.8		1.64		2.61		42393	1583	2771	16.2	32.2		40.1	334	316		66.1
LMFA63	2969	8.7	5938	17.3	15620	53.7	342.7	30870		12.0	4.0	5.3	48.0	197.9	139.9	0.16	0.04	7.3		2.25		1.12		40316	2375	4156	12.1	44.2		40.1	334	316		66.1
LMFA63L	2969	17.3	5938	34.6	15620	107.4	171.4	30870		12.0	1.0	1.3	12.0	98.9	139.9	0.16	0.04	7.3		2.25		2.61		63590	2375	4156	24.3	44.2		40.1	334	316		66.1
LMFA64	3958	11.5	7917	23.1	20827	71.3	342.7	41160		12.0	3.0	4.0	36.0	197.9	161.6	0.12	0.03	7.8		3		1.12		53478	3166	5542	16.2	56.2		40.1	334	316		66.1
LMFA64L	3958	23.1	7917	46.2	20827	142.6	171.4	41160		12.0	0.8	1.0	9.0	98.9	161.6	0.12	0.03	7.8		3		2.61		84510	3166	5542	32.3	56.2		40.1	334	316		66.1
