Якорь линейного двигателя LMC-EFF3

Артикул: 06-02487


Линейный U-образный двигатель HIWIN серии LMC без сердечника не имеет зубчатых зацеплений, обладает отличной пульсацией скорости и отличными динамическими характеристиками. Благодаря отсутствию притяжения между усилителями и статорами и очень низкопрофильной конструкции двигатель может быть установлен на установочной платформе без деформации и требует небольшой нагрузки для непрерывного движения по кривой. Например: высокоскоростное оборудование для автоматизации с легкой нагрузкой, оборудование для автоматизации среды без пыли, плоскопанельное оборудование, оборудование для оптического обнаружения, оборудование для сканирующего электронного микроскопа, полупроводниковое оборудование.
Особенности
Трехфазный
Превосходные динамические характеристики
Отличная синхронизация и координация на высокой скорости
Малая инерция, высокое ускорение
Низкая установочная высота
Отсутствие зубцов
Нет притяжения между силами
Одну ось движения можно использовать с несколькими форсировщиками
Якорь линейного двигателя LMC-EFF3 (Hiwin, Номинальное/пиковое усилие: 231/926 Н, Напряжение питания: 220 В, Ширина якоря: 104.8 мм, Длина якоря: 181 мм)

 Нет на складе

										0 шт.

					 110 689.00 ₽

Количество:

Бренд

HIWIN

Таблицы выбора

	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Силовая постоянная	Максимальная температура обмотки	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Индуктивность (межфазная)	Шаг полюсной пары	Минимальный радиус изгиба кабеля	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя (25°С)	Термостойкость	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Длина форсунки / размер n	Длина статора / Размер N
Условное обознач.	F_c	I_c	F_p	I_p	K_f	T_max	K_e	R₂₅	L	2_τ	R_bend	K_v	K_m	R_TH			M_f	M_s	L_f	L_s
Ед. изм	N	A_rms	N	A_rms	N / A_rms	℃	ms	Ω	mH	mm	mm	V_rms / (m/s)	N/√W	℃/W		V_DC	kg	kg/m	mm	mm
Серия LMCA
LMCA1	12	2.2	48	8.8	5.3	100	0.4	1.4	0.5	32	37.5	3.0	3.8	6.11	PTC	330	0.08	7	34	128mm/N=2, 192mm/N=3, 320mm/N=5
LMCA2	24	2.3	96	9.2	10.6		0.4	2.7	1.0			5.9	5.2	2.80			0.15		66/2
LMCA3	34	2.1	136	8.4	15.8		0.3	4.1	1.4			8.8	6.5	2.21			0.23		98/3
LMCA4	45	2.1	180	8.4	21.2		0.3	5.4	1.9			11.9	7.5	1.68			0.31		130/4
LMCA5	52	1.8	208	7.2	28.2		0.3	6.7	2.3			14.5	9.1	1.84			0.38		162/5
LMCA6	62	1.8	248	7.2	33.8		0.3	8.2	2.8			17.4	9.8	1.50			0.45		194/6
LMCA7	72	1.8	289	7.2	39.4		0.3	9.6	3.3			20.3	10.6	1.29			0.72		226/7
LMCA8	83	1.8	331	7.2	45		0.3	11	3.7			23.2	11.3	1.13			0.88		258/8
LMCAA	96	1.8	386	7.2	53		0.3	13	4.7			27.1	12.2	0.97			0.74		322/10
LMCAC	124	1.8	496	7.2	68		0.3	16	5.6			34.8	13.9	0.75			0.76		386/12
Серия LMCB
LMCB1	18	2.0	72	8.0	9.1	100	0.4	1.8	0.7	32	37.5	5.1	5.5	5.55	PTC	330	0.10	12	34	128mm/N=2, 192mm/N=3, 320mm/N=5
LMCB2	36	2.0	144	8.0	18.1		0.4	3.6	1.4			10.1	7.7	2.77			0.20		66/2
LMCB3	54	2.0	216	8.0	27.2		0.4	5.4	1.9			15.2	9.5	1.85			0.29		98/3
LMCB4	73	2.0	292	8.0	36.3		0.4	7.1	2.6			20.0	11.2	1.41			0.38		130/4
LMCB5	91	2.0	364	8.0	45.4		0.4	9.0	3.2			24.8	12.4	1.11			0.48		162/5
LMCB6	109	2.0	436	8.0	54.5		0.4	10.7	3.8			29.3	13.6	0.93			0.58		194/6
LMCB7	128	2.0	512	8.0	63.5		0.3	12.6	4.4			34.7	14.7	0.79			0.68		226/7
LMCB8	145	2.0	580	8.0	72.5		0.3	14.6	5.0			40.0	15.5	0.68			0.72		258/8
LMCBA	181	2.0	724	8.0	90.6		0.3	17.9	6.2			50.0	17.5	0.56			0.88		322/10
LMCBC	216	1.8	864	7.2	109.0		0.4	21.0	8.0			59.0	21.4	0.58			1.16		386/12
Серия LMCC
LMCC1	24	2.0	98	8.0	12.2	100	0.3	2.3	0.8	32	37.5	6.5	6.6	4.42	PTC	330	0.11	21	34	128mm/N=2, 192mm/N=3, 320mm/N=5
LMCC2	49		195		24.4			4.5	1.6			13.0	9.4	2.21			0.21		66/2
LMCC3	73		293		36.6			6.8	2.4			19.5	11.5	1.47			0.32		98/3
LMCC4	98		391		48.8			9.0	3.1			25.9	13.3	1.11			0.42		130/4
LMCC5	122		489		61.0			11.3	3.9			32.4	14.8	0.88			0.53		162/5
LMCC6	147		586		73.2			13.5	4.7			38.9	16.3	0.74			0.63		194/6
LMCC7	171		684		85.4			15.8	5.5			45.4	17.6	0.63			0.74		226/7
LMCC8	195		780		97.5			18.2	6.3			51.9	18.7	0.55			0.76		258/8
LMCCA	244		977		122.0			22.6	7.9			64.9	21.0	0.44			01.06		322/10
LMCCC	293		1173		146.4			27.1	9.4			77.8	23.0	0.37			1.27		386/12
Серия LMCD
LMCD4	131	3.25	524	13	40.3	100	0.5	4.6	2.3	60	37.5	25	14.6	0.82	PTC	330	0.88	16	260/7	120mm/N=2, 180mm/N=3, 300mm/N=5
LMCD6	197		788		60.6			7.1	3.5			38	17.8	0.53			1.32		380/10
LMCD8	262		1048		80.6			9	4.7			50	20	0.42			1.76		500/13
LMCDA	328		1312		100.9			11.6	5.8			63	22.2	0.33			2.20		620/16
Серия LMCE
LMCE4	184	3.25	736	13	56.6	100	0.5	5.6	2.9	60	37.5	35	19.1	0.68	PTC	330	1.23	20	260/7	120mm/N=2, 180mm/N=3, 300mm/N=5
LMCE6	276		1104		84.9			8.4	4.4			53	23.4	0.45			1.84		380/10
LMCE8	368		1472		113.2			11.0	5.9			70	27.0	0.34			2.46		500/13
LMCEA	460		1840		141.5			13.8	7.3			88	30.2	0.27			03.08		620/16
LMCEC	552		2208		169.8			16.7	8.8			106	33.2	0.23			3.70		740/19
Серия LMCF
LMCF4	228	3.8	912	15.2	60	100	1	3.3	3.3	60	57.5	34.4	27.0	0.84	PTC	330	2.50	25.6	260/7	120mm/N=2, 180mm/N=3, 300mm/N=5
LMCF6	342	5.7	1368	22.8				2.2	2.2				33.0	0.56			3.75		380/10
LMCF8	456	7.6	1824	30.4				1.7	1.7				37.7	0.41			5.00		500/13
LMCFA	570	9.5	2280	38.0				1.3	1.3				43.0	0.34			6.25		620/16
LMCFC	684	11.4	2736	45.6				1.1	1.1				46.2	0.27			7.50		740/19

Серия LMC-EFC

Постоянное усиление

Постоянный ток

Пиковое усиление
(в течение 1 с.)

Пиковый ток
(в течение 1 с.)

Силовая постоянная

Максимальная
температура обмотки

Электрическая
константа времени

Сопротивление
(межфазное при 25°С)

Индуктивность
(межфазная)

Шаг полюсной пары

Минимальный радиус
изгиба кабеля

Постоянная обратной ЭДС
(межфазное)

Постоянная двигателя
(25°С)

Термостойкость

Термовыключатель

Максимальное напряжение
шины постоянного тока

Масса силового якоря

Масса статора

Длина форсунки /
размер n

Высота форсунки /
размер м

Длина статора /
Размер N

Размер радиатора

Условное
обознач.

F_c

I_c

F_p

I_p

K_f

T_max

K_e

R₂₅

2_τ

R_bend

K_v

K_m

R_TH

M_f

M_s

L_f

L_s

Ед. изм

A_rms

N /
A_rms

℃

Ω

V_rms /
(m/s)

N/√W

℃/W

V_DC

kg/m

LMC-EFC1

3.4

150

13.6

11.2

120

0.7

1.8

1.2

46.5

6.4

6.8

2.31

PTC

330

0.24

9.2

120mm/N=2,
180mm/N=3,
300mm/N=5

210x210x10

LMC-EFC2

300

13.6

22.3

3.3

2.3

12.9

9.9

1.26

0.48

121/3

59/3

LMC-EFC3

113

450

13.6

33.5

4.8

3.4

19.4

12.3

0.87

0.72

181/5

59/4

LMC-EFC4

150

600

13.6

44.6

6.3

4.5

25.8

14.4

0.66

0.96

241/7

59/6

Серия LMC-EFE

	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Силовая постоянная	Максимальная температура обмотки	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Индуктивность (межфазная)	Шаг полюсной пары	Минимальный радиус изгиба кабеля	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя (25°С)	Термостойкость	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Длина форсунки / размер n	Высота форсунки / размер м	Высота статора	Ширина статора	Длина статора / Размер N	Общая высота установки	Размер радиатора
Условное обознач.	F_c	I_c	F_p	I_p	K_f	T_max	K_e	R₂₅	L	2_τ	R_bend	K_v	K_m	R_th			M_f	M_s	L_f	h	H_s	W_s	L_s	H
Ед. изм	N	A_rms	N	A_rms	N / A_rms	℃	ms	Ω	mH	mm	mm	V_rms / (m/s)	N/√W	℃/W		V_DC	kg	kg/m	mm	mm	mm	mm	mm	mm	mm
LMC-EFE1	50	2.7	200	10.8	18.5	120	0.85	1.8	1.5	60	37.5	10.7	11.3	3.67	PTC	330	0.30	15.8	61	79	75.3	38.7	120mm/N=2, 180mm/N=3, 300mm/N=5	93	210x210x10
LMC-EFE2	100	2.7	400	10.8	37.0			3.6	3.1			21.3	16.0	1.83			0.60		121/3	79/3
LMC-EFE3	150	2.7	600	10.8	55.4			5.4	4.6			32.0	19.5	1.22			0.90		181/5	79/4
LMC-EFE4	200	2.7	800	10.8	73.9			7.1	6.1			42.7	22.6	0.92			1.20		241/7	79/6
LMC-EFE5	250	2.7	1000	10.8	92.4			8.9	7.6			53.3	25.2	0.73			1.50		301/9	79/7
LMC-EFE6	300	5.4	1200	21.7	55.4			2.7	2.3			32.0	27.6	0.61			1.80		361/11	79/9

Серия LMC-EFF

	Постоянное усиление	Постоянный ток	Пиковое усиление (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Силовая постоянная	Максимальная температура обмотки	Электрическая константа времени	Сопротивление (межфазное при 25°С)	Индуктивность (межфазная)	Шаг полюсной пары	Минимальный радиус изгиба кабеля	Постоянная обратной ЭДС (межфазное)	Постоянная двигателя (25°С)	Термостойкость	Термовыключатель	Максимальное напряжение шины постоянного тока	Масса силового якоря	Масса статора	Длина форсунки / размер n	Высота форсунки / размер м	Размер радиатора
Условное обознач.	F_c	I_c	F_p	I_p	K_f	T_max	K_e	R₂₅	L	2_τ	R_bend	K_v	K_m	R_TH			M_f	M_s	L_f	L_s
Ед. изм	N	A_rms	N	A_rms	N / A_rms	℃	ms	Ω	mH	mm	mm	V_rms / (m/s)	N/√W	℃/W		V_DC	kg	kg/m	mm	mm	mm
LMC- EFF1	77	5.7	309	22.6	13.7	120	1.5	0.6	0.9	60	37.5	7.9	14.6	2.59	PTC	330	0.7	24.7	61	120mm/N=2, 180mm/N=3, 300mm/N=5	210x210x10
LMC- EFF2	154		617		27.3			1.2	1.7			15.8	20.7	1.30			1.3		121/3

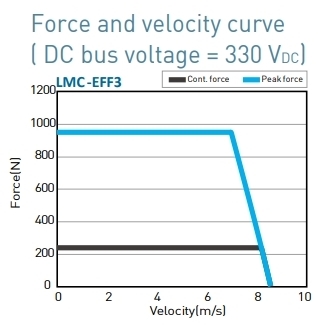

LMC- EFF3	231		926		41.0			1.7	2.6			23.7	25.4	0.86			2.0		181/5
LMC- EFF4	309		1234		54.6			2.3	3.5			31.5	29.3	0.65			2.7		241/7
LMC- EFF5	386		1543		68.3			2.9	4.3			39.4	32.7	0.52			3.3		301/9
LMC- EFF6	463		1852		81.9			3.5	5.2			47.3	35.9	0.43			4.0		361/11
LMC- EFF7	540		2160		95.6			4.1	6.1			55.2	38.7	0.37			4.7		421/13
LMC- EFF8	617		2469		109.2			4.6	6.9			63.1	41.4	0.32			5.3		481/15
LMC- EFF9	694		2777		122.9			5.2	7.8			71.0	43.9	0.29			6.0		541/17
LMC- EFFA	771		3086		136.5			5.8	8.7			78.8	46.3	0.26			6.7		601/19
LMC- EFFB	849		3394		150.2			6.4	9.6			86.7	48.6	0.24			7.3		661/21
LMC- EFFC	926		3703		163.9			7	10.4			94.6	50.7	0.22			8.0		721/23
LMC- EFFD	1003		4012		177.5			7.5	11.3			102.5	52.8	0.20			8.7		718/25

Серия LMC-HUB

Постоянное усиление

Постоянный ток

Пиковое усиление
(в течение 1 с.)

Пиковый ток
(в течение 1 с.)

Силовая постоянная

Максимальная
температура обмотки

Электрическая
константа времени

Сопротивление
(межфазное при 25°С)

Индуктивность
(межфазная)

Шаг полюсной пары

Минимальный радиус
изгиба кабеля

Постоянная обратной ЭДС
(межфазное)

Постоянная двигателя
(25°С)

Термостойкость

Термовыключатель

Максимальное напряжение
шины постоянного тока

Масса силового якоря

Масса статора

Длина форсунки /
размер n

Длина статора

Размер радиатора

Условное
обознач.

F_c

I_c

F_p

I_p

K_f

T_max

K_e

R₂₅

2_τ

R_bend

K_v

K_m

R_th

M_f

M_s

L_f

L_s

Ед. изм

A_rms

N /
A_rms

℃

Ω

V_rms /
(m/s)

N/√W

℃/W

V_DC

kg/m

LMC-HUB1

1.5

6.2

13.0

120

0.19

7.5

1.4

27.5

7.5

3.9

2.68

PTC

330

0.05

3.4

72mm,
120mm

100x60x14

LMC-HUB2

3.1

160

12.3

3.8

0.7

5.5

1.34

0.10
