Моментный двигатель TMRW25L

Артикул: 06-02254


Комбинация статора и ротора с высоким крутящим моментом отвечает самым строгим требованиям в области высокоточной промышленности. Благодаря использованию конструкции с водяным охлаждением можно достичь высокого крутящего момента.
Особенности
С водяным охлаждением
Большой полый вал
Максимальный крутящий момент до 5020 Нм
Концентричность статора и ротора будет откалибрована перед отправкой
Моментный двигатель TMRW25L (Hiwin; Номинальный/Пиковый момент 23.6/112 Нм; Номинальная скорость: 1130 об/мин)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд	HIWIN
Вид товаров	Моментный двигатель
Серия	TMRW
Типоразмер	TMRW2
Номинальный момент	23.6 Нм
Номинальная скорость	1130 об/мин
Напряжение питания	220/380 В

	Непрерывный крутящий момент	Непрерывный ток	Непрерывный крутящий момент (WC)	Непрерывный ток (WC)	Пусковой момент	Пусковой ток	Пусковой момент (WC)	Пусковой ток (WC)	Пиковый крутящий момент (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Постоянный крутящий момент	Электрическая константа времени	Сопротивление (между фазами при 25ºС)	Индуктивность (между фазами)	Количество полюсов	Постоянная обратной ЭДС (линейная)	Постоянная двигателя (при 25 ºС)	Термическое сопротивление	Термическое сопротивление ( WC)	Термодатчик	Максимальная шина постоянного тока	Инерция ротора	Максимальная скорость при постоянном крутящем моменте	Максимальная скорость при постоянном крутящем моменте (WC)	Максимальная скорость при максимальном крутящем моменте	Номинальная скорость	Масса ротора	Масса статора	Высота статора	Высота ротора	Высота
Обознач.	T_c	I_c	T_cw	I_cw	T_s	I_s	T_sw	I_sw	T_p	I_p	K_t	T_e	R₂₅	L	2_p	K_v	K_m	R_th	R_thw			J				ω_n	M_r	M_S	H_S	H_R	H
единица измерения	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm / A_rms	ms	Ω	mH		V_rms / (rad/s)	Nm / √W	K/W	K/W		V_DC	kgm²	rpm	rpm	rpm	rpm	kg	kg	mm	mm	mm
Серия TMRW1
TMRW13	7.5	4	18.8	10	5	2.8	13	7	35.6	27	1.87	3.2	3.3	10.5	22	01.08	0.84	1.2	0.192	PTC SNM100+ SNM120+Pt1000	750	0.001	2800	2200	1000	820	0.6	3.7	70	31	10
TMRW13L	7.5	5.7	18.8	14.4	5	4	13	10.1	35.6	38.9	1.32	3.2	1.6	5.1		0.76	0.85	1.22	0.191			0.001	4000	3200	1600	820	0.6	3.7	70	31	10
TMRW15	12.4	4	31.3	10	9	2.8	22	7	59.4	27	3.1	3.6	4.5	16		1.8	1.19	0.88	0.141			0.0016	1600	1200	600	820	1	5.1	90	51	15
TMRW15L	12.4	5.7	31.3	14.4	9	4	22	10.1	59.4	38.9	2.18	3.4	2.36	8		1.26	1.16	0.83	0.129			0.0016	2400	1750	830	820	1	5.1	90	51	15
TMRW17	17.4	4	43.8	10	12	2.8	31	7	83.1	27	4.36	3.6	6.2	22.5		2.52	1.43	0.64	0.102			0.0023	1150	830	400	820	1.4	6.2	110	71	15
TMRW17L	17.4	5.7	43.8	14.4	12	4	31	10.1	83.1	38.9	03.06	4.1	2.9	11.9		1.76	1.46	0.67	0.105			0.0023	1700	1300	610	820	1.4	6.2	110	71	15
TMRW1A	24.9	4	62.5	10	17	2.8	44	7	118.8	27	6.23	4	7.7	31		3.6	1.83	0.51	0.082			0.0033	800	580	230	820	2	8.6	140	101	15
TMRW1AL	24.9	5.7	62.5	14.4	17	4	44	10.1	118.8	38.9	4.36	4.1	3.8	15.5		2.52	1.83	0.51	0.08			0.0033	1170	870	390	820	2	8.6	140	101	15
TMRW1F	37.3	5.7	93.8	14.4	26	4	66	10.1	178.1	38.9	6.55	3.9	5.5	21.7		3.78	2.28	0.35	0.056			0.0049	760	540	210	800	3	12.2	190	151	15
TMRW1FL	37.3	11.4	93.8	28.8	26	8	66	20.2	178.1	77.8	3.27	4.3	1.37	5.9		1.89	2.28	0.36	0.056			0.0049	1600	1200	560	820	3	12.2	190	151	15

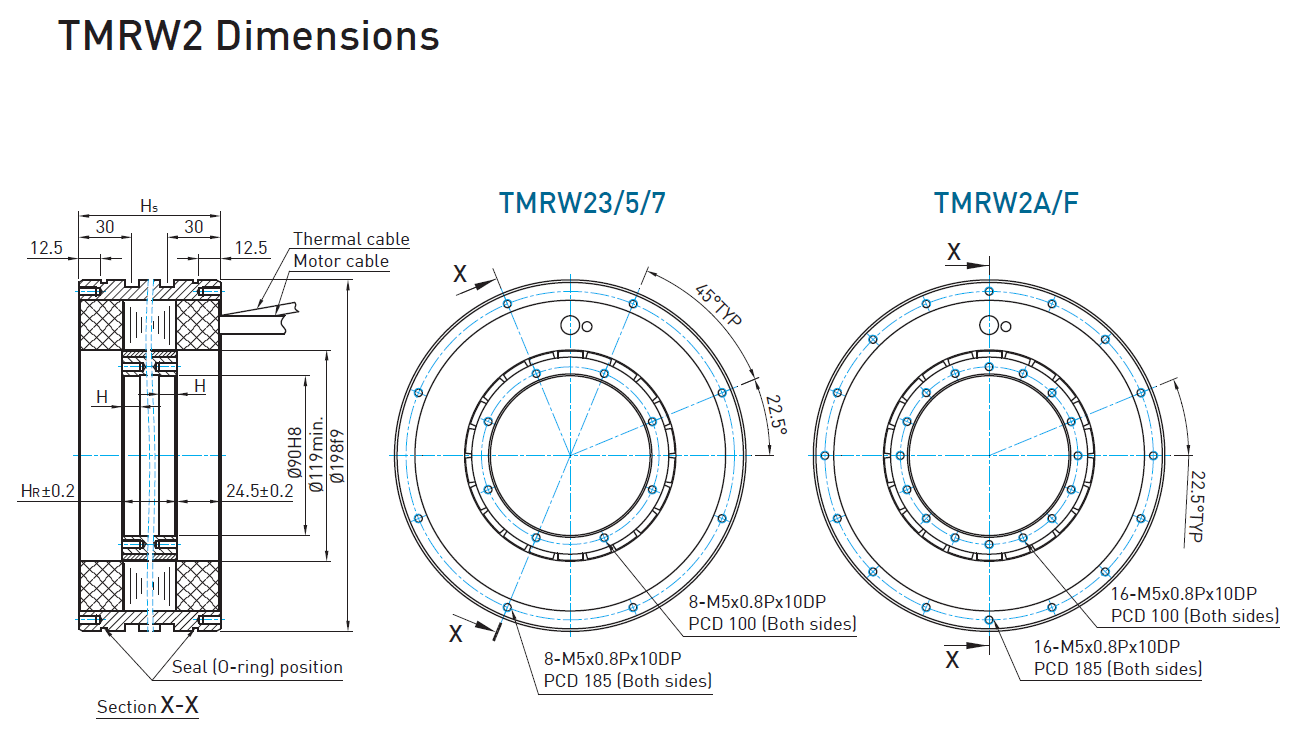

Серия TMRW2
TMRW23	14.2	3.3	35	8.3	10	2.3	25	5.8	66.5	22.3	4.29	6.4	4.3	27.5	22	2.48	1.68	1.35	0.214	PTC SNM100+ SNM120+Pt1000	750	0.0027	1260	1060	590	820	0.95	6.1	80	31	10
TMRW23L	14.2	4.9	35	12.3	10	3.4	25	8.6	66.5	33.2	2.8	6.1	1.9	11.5		1.6	1.72	1.39	0.22			0.0027	1900	1600	900	820	0.95	6.1	80	31	10
TMRW25	23.6	3.3	59	8.3	17	2.3	41	5.8	112	22.3	7.16	6.8	5.7	39		4.13	2.45	01.02	0.161			0.0045	750	610	330	750	1.6	8.4	100	51	15

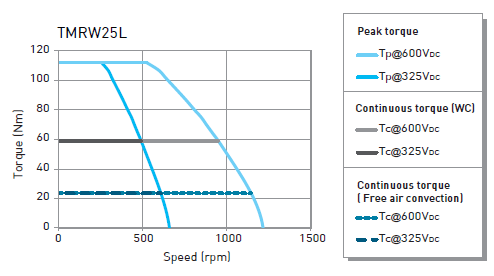

TMRW25L	23.6	4.9	59	12.3	17	3.4	41	8.6	112	33.2	4.8	6.5	2.5	16.23		2.77	2.49	01.06	0.167			0.0045	1130	950	525	820	1.6	8.4	100	51	15
TMRW27	33	3.3	82.5	8.3	23	2.3	58	5.8	156	22.3	10.03	6.5	7.8	50.7		5.79	2.92	0.75	0.118			0.0063	525	420	210	530	2.2	10.2	120	71	15
TMRW27L	33	4.9	82.5	12.3	23	3.4	58	8.6	156	33.2	6.72	6.5	3.5	22.72		3.88	2.94	0.75	0.12			0.0063	800	660	360	810	2.2	10.2	120	71	15
TMRW2A	47.3	3.3	117.5	8.3	33	2.3	82	5.8	223	22.3	14.32	7.4	9.6	70.8		8.27	3.78	0.61	0.096			0.009	360	280	125	360	3.2	14.2	150	101	15
TMRW2AL	47.3	4.9	117.5	12.3	33	3.4	82	8.6	223	33.2	9.6	7.4	4.4	32.46		5.54	3.76	0.53	0.095			0.009	550	440	225	560	3.2	14.2	150	101	15
TMRW2F	71	4.9	176	12.3	50	3.4	123	8.6	334.5	33.2	14.39	7.8	6	47		8.31	4.83	0.44	0.07			0.013	360	275	120	370	4.8	20.1	200	151	15
TMRW2FL	71	9.9	176	24.6	50	6.9	123	17.2	334.5	66.4	7.2	6.9	1.5	10.4		4.15	4.78	0.43	0.07			0.013	740	610	330	760	4.8	20.1	200	151	15
Серия TMRW4
TMRW43	28.2	4	63.5	9	20	2.8	44	6.3	120	24.3	07.06	4.1	4.38	17.9	22	04.08	2.75	0.9	0.179	PTC SNM100+ SNM120+Pt1000	750	0.0085	770	710	500	780	1.4	5.8	70	31	10
TMRW43L	28.2	8	63.5	18	20	5.6	44	12.6	120	48.6	3.53	4.1	1.1	4.5		02.04	2.74	0.9	0.178			0.0085	1600	1500	1100	820	1.4	5.8	70	31	10
TMRW45	47	4	106	9	33	2.8	74	6.3	203	24.3	11.76	4.7	06.01	28		6.8	3.91	0.66	0.13			0.014	450	410	270	460	2.4	7.8	90	51	15
TMRW45L	47	8	106	18	33	5.6	74	12.6	203	48.6	5.88	4.3	1.5	6.38		3.4	3.92	0.66	0.13			0.014	950	890	660	820	2.4	7.8	90	51	15
TMRW47	65	4	148	9	46	2.8	104	6.3	280	24.3	16.47	4.9	7.63	37.6		9.5	4.8	0.52	0.102			0.022	320	290	180	330	3.3	9.6	110	71	15
TMRW47L	65	8	148	18	46	5.6	104	12.6	280	48.6	8.23	4.7	1.9	8.93		4.75	4.81	0.52	0.103			0.022	670	620	450	680	3.3	9.6	110	71	15
TMRW4A	91	8	205	18	64	5.6	144	12.6	390	48.6	11.76	5.2	2.5	13		6.79	5.87	0.4	0.078			0.029	460	420	300	470	4.7	12.7	140	101	15
TMRW4AL	91	12	205	27	64	8.4	144	18.9	390	72.9	7.61	4.3	01.06	4.57		4.39	06.01	0.41	0.082			0.029	730	680	500	740	4.7	12.7	140	101	15
TMRW4F	136	8	307	18	95	5.6	215	12.6	583	48.6	17.65	5.2	3.66	19.13		10.19	7.26	0.27	0.053			0.045	300	260	160	300	7.1	18.7	190	151	15
TMRW4FL	136	12	307	27	95	8.4	215	18.9	583	72.9	11.42	4.4	1.58	6.9		6.59	7.36	0.28	0.055			0.045	470	440	300	480	7.1	18.7	190	151	15
Серия TMRW7
TMRW73	58	6	145	15	41	4.2	102	10.5	275	40.5	9.77	5	3	15	44	5.64	4.56	0.59	0.094	PTC SNM100+ SNM120+Pt1000	750	0.023	560	470	270	410	2.5	14.2	80	31	10
TMRW73L	58	12	145	30	41	8.4	102	21	275	81	4.89	4.9	0.81	4		2.82	4.38	0.54	0.087			0.023	1110	890	460	410	2.5	14.2	80	31	10
TMRW75	98	6	240	15	69	4.2	168	10.5	456	40.5	16.3	5.6	4.19	23.45		9.4	6.52	0.42	0.067			0.039	325	270	150	320	4.1	18.9	100	51	15
TMRW75L	98	12	240	30	69	8.4	168	21	456	81	8.15	5.6	01.05	5.86		4.7	6.51	0.42	0.067			0.039	675	580	340	410	4.1	18.9	100	51	15
TMRW77	137	6	335	15	96	4.2	235	10.5	640	40.5	22.8	5.6	5.52	30.9		13.2	7.92	0.32	0.051			0.059	225	180	90	230	5.7	23.7	120	71	15
TMRW77L	137	12	335	30	96	8.4	235	21	640	81	11.4	5.6	1.38	7.73		6.6	7.94	0.32	0.051			0.059	475	400	230	410	5.7	23.7	120	71	15
TMRW7A	195	6	480	15	137	4.2	336	10.5	910	40.5	32.56	5.6	7.52	42.07		18.8	9.68	0.23	0.037			0.079	160	115	50	150	8.1	30.9	150	101	15
TMRW7AL	195	12	480	30	137	8.4	336	21	910	81	16.28	5.6	1.88	10.52		9.4	9.68	0.23	0.037			0.079	325	275	150	330	8.1	30.9	150	101	15
TMRW7F	293	6	720	15	205	4.2	504	10.5	1360	40.5	48.85	6	10	60		28.2	12.61	0.18	0.028			0.11	100	72	13	100	12.1	43.6	200	151	15
TMRW7FL	293	12	720	30	205	8.4	504	21	1360	81	24.45	5.8	2.5	14.6		14.1	12.61	0.18	0.028			0.11	210	170	85	210	12.1	43.6	200	151	15
Серия TMRWA
TMRWA3	117	6	260	15	82	4.2	182	10.5	490	40.5	19.57	7.9	4.8	38.15	66	11.3	8.43	0.37	0.059	PTC SNM100+ SNM120+Pt1000	750	0.065	250	160	65	240	3.1	20.1	90	31	10
TMRWA3L	117	12	260	30	82	8.4	182	21	490	81	9.79	10	0.89	8.93		5.65	8.44	0.49	0.079			0.065	510	340	150	270	3.1	20.1	90	31	10
TMRWA5	195	6	430	15	137	4.2	301	10.5	810	40.5	32.6	7.5	7.1	53.4		18.8	9.96	0.25	0.04			0.1	140	90	35	140	5.1	26.8	110	51	15
TMRWA5L	195	12	430	30	137	8.4	301	21	810	81	16.32	7.5	1.78	13.35		9.42	9.94	0.25	0.04			0.1	300	200	80	270	5.1	26.8	110	51	15
TMRWA7	274	12	600	30	192	8.4	420	21	1100	81	22.84	8.4	2.2	18.5		13.18	12.57	0.2	0.032			0.15	210	135	55	210	7.1	34.5	130	71	15
TMRWA7L	274	18	600	45	192	12.6	420	31.5	1100	121.5	15.23	8.2	0.98	8		8.79	12.56	0.2	0.032			0.15	320	210	90	270	7.1	34.5	130	71	15
TMRWAA	390	12	860	30	273	8.4	602	21	1600	81	32.63	8.1	2.97	24.2		18.83	15.4	0.15	0.024			0.21	140	90	35	150	10.2	44.9	160	101	15
TMRWAAL	390	18	860	45	273	12.6	602	31.5	1600	121.5	21.75	8	1.32	10.5		12.55	15.4	0.15	0.024			0.21	220	140	60	230	10.2	44.9	160	101	15
TMRWAF	585	18	1290	45	410	12.6	903	31.5	2400	121.5	32.63	8.6	1.98	17		18.83	18.86	0.1	0.016			0.32	140	92	35	150	15.3	63.1	210	151	15
TMRWAFL	585	24	1290	60	410	16.8	903	42	2400	162	24.45	10	1	10		14.12	19.9	0.11	0.018			0.32	200	125	50	200	15.3	63.1	210	151	15
Серия TMRWD
TMRWD3	185	12	400	30	130	8.4	280	21	750	81	15.48	7.1	1.57	11.13	88	8.94	10.05	0.28	0.045	PTC SNM100+ SNM120+Pt1000	750	0.16	300	200	85	200	5.5	22.8	90	31	10
TMRWD3L	185	24	400	60	130	16.8	280	42	750	162	7.74	7.1	0.39	2.78		4.47	10.08	0.28	0.045			0.16	630	420	175	200	5.5	22.8	90	31	10
TMRWD5	310	12	660	30	217	8.4	462	21	1230	81	25.8	7.1	2.31	16.3		14.9	13.88	0.19	0.030			0.26	180	120	50	190	9.2	38	110	51	15
TMRWD5L	310	24	660	60	217	16.8	462	42	1230	162	12.9	8.1	0.59	4.78		7.45	13.73	0.19	0.030			0.26	390	250	115	200	9.2	38	110	51	15
TMRWD7	430	12	930	30	301	8.4	651	21	1760	81	36.11	7.1	03.04	21.5		20.85	16.78	0.14	0.023			0.37	130	85	30	130	12.8	53.2	130	71	15
TMRWD7L	430	24	930	60	301	16.8	651	42	1760	162	18.1	7.1	0.76	5.38		10.43	16.78	0.14	0.023			0.37	275	190	85	200	12.8	53.2	130	71	15
TMRWDA	619	12	1340	30	433	8.4	938	21	2470	81	51.6	7.1	4.14	29.3		29.8	20.7	0.11	0.017			0.53	90	60	18	90	18.3	76	160	101	15
TMRWDAL	619	24	1340	60	433	16.8	938	42	2470	162	25.8	7	01.04	7.33		14.9	20.65	0.11	0.017			0.53	190	133	60	190	18.3	76	160	101	15
TMRWDF	925	24	2000	60	648	16.8	1400	42	3600	162	38.7	8.3	1.35	11.2		22.35	27.08	0.08	0.013			0.8	125	80	30	120	22	90	210	151	15
TMRWDFL	925	48	2000	120	648	33.6	1400	84	3600	324	19.35	8.5	0.33	2.8		11.18	27.39	0.08	0.013			0.8	260	190	80	200	22	90	210	151	15
Серия TMRWG
TMRWG7	582	10.5	1255	26.3	407	7.4	879	18.4	2360	71	55.4	7.8	3.3	25.7	88	32	24.91	0.17	0.028	PTC SNM100+ SNM120+Pt1000	750	0.619	90	70	30	90	13.3	61.1	130	71	15
TMRWG7L	582	21	1255	52.5	407	14.7	879	36.8	2360	142	27.7	7.2	0.83	6		16	24.84	0.17	0.028			0.619	190	150	80	190	13.3	61.1	130	71	15
TMRWGA	810	21	1810	52.5	567	14.7	1267	36.8	3340	142	38.8	8	01.06	8.5		22.4	30.59	0.14	0.022			0.904	130	100	50	130	19	75	160	101	15
TMRWGAL	810	42	1810	105	567	29.4	1267	73.5	3340	284	19.4	8.3	0.27	2.23		11.2	30.3	0.13	0.021			0.904	280	220	110	200	19	75	160	101	15
TMRWGF	1200	21	2720	52.5	840	14.7	1904	36.8	5020	142	57	8.9	1.46	13		33.6	38.61	0.1	0.016			1.38	90	60	30	90	28.3	107.5	210	151	15
TMRWGFL	1200	42	2720	105	840	29.4	1904	73.5	5020	284	28.5	8.8	0.37	3.25		16.8	38.35	0.1	0.016			1.38	180	140	70	180	28.3	107.5	210	151	15
