Моментный двигатель TMRIG5-WD

Артикул: 06-02230


Комбинация статора и ротора с высоким крутящим моментом отвечает самым строгим требованиям в области высокоточной промышленности. Благодаря использованию конструкции с водяным охлаждением можно достичь высокого крутящего момента.
Особенности
С водяным охлаждением
Большой полый вал
Максимальный крутящий момент до 5020 Нм
Концентричность статора и ротора будет откалибрована перед отправкой

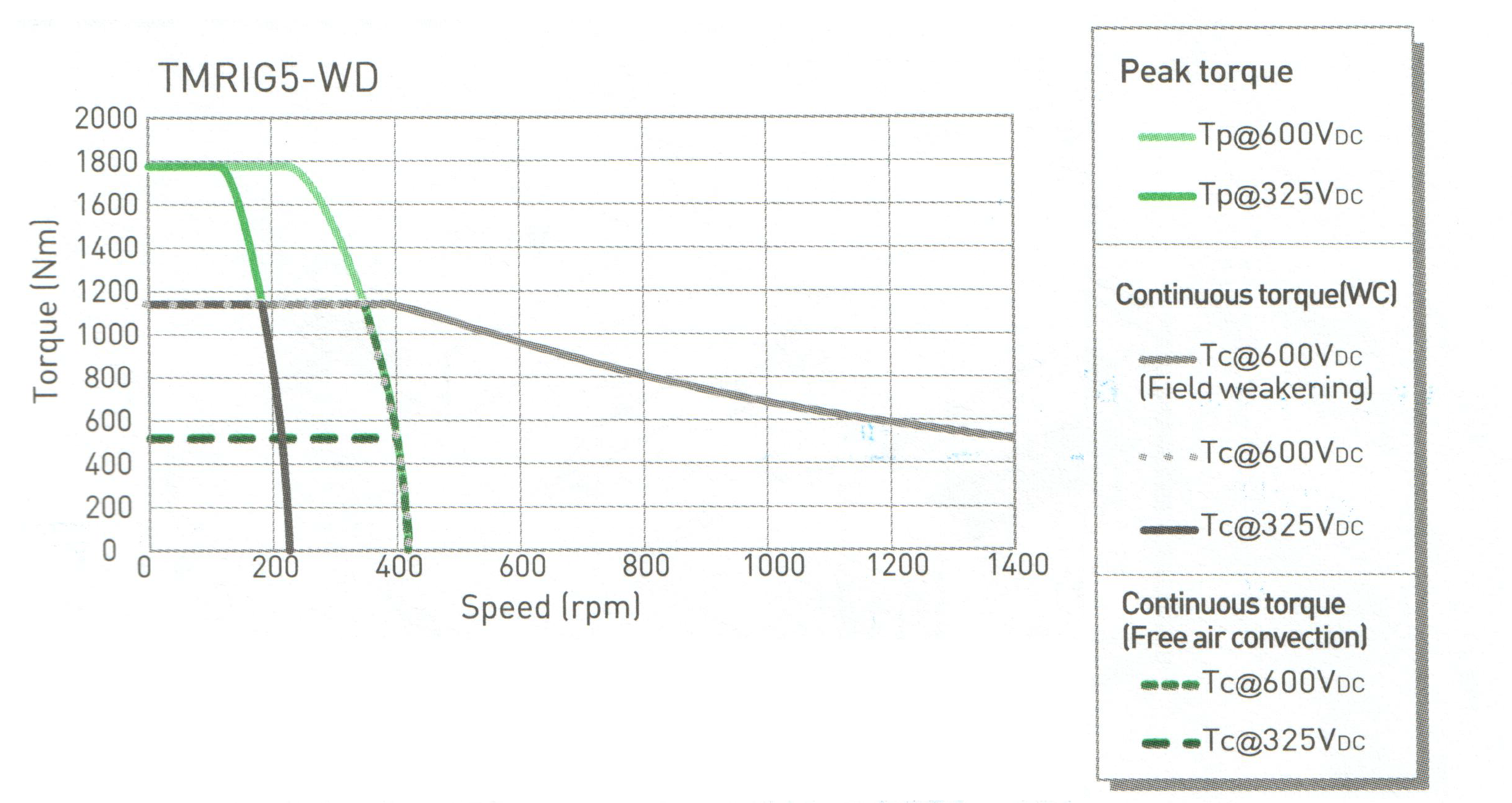

Моментный двигатель TMRIG5-WD (Hiwin; Номинальный/Пиковый момент 530/1770 Нм; Номинальная скорость: 340 об/мин)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд	HIWIN
Вид товаров	Моментный двигатель
Серия	TMRI
Типоразмер	TMRIG
Номинальный момент	530 Нм
Номинальная скорость	340 об/мин
Напряжение питания	220/380 В

	Непрерывный крутящий момент	Непрерывный ток	Непрерывный крутящий момент (WC)	Непрерывный ток (WC)	Пусковой момент	Пусковой ток	Пусковой момент (WC)	Пусковой ток (WC)	Пиковый крутящий момент (в течение 1 с.)	Пиковый ток (в течение 1 с.)	Постоянный крутящий момент	Электрическая константа времени	Сопротивление (между фазами при 25ºС)	Индуктивность (между фазами)	Количество полюсов	Постоянная обратной ЭДС (линейная)	Постоянная двигателя (при 25 ºС)	Термическое сопротивление	Термическое сопротивление ( WC)	Термодатчик	Максимальная шина постоянного тока	Инерция ротора	Максимальная скорость при постоянном крутящем моменте (WC)	Максимальная скорость при максимальном крутящем моменте	Масса ротора	Масса статора	Высота статора	Высота ротора
Обознач.	T_c	I_c	T_cw	I_cw	T_s	I_s	T_sw	I_sw	T_p	I_p	K_t	T_e	R₂₅	L	2_p	K_v	K_m	R_th	R_thw			J			M_r	M_S	H_S	H_R
единица измерения	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm	A_rms	Nm / A_rms	ms	Ω	mH		V_rms / (rad/s)	Nm / √W	K/W	K/W		V_DC	kgm²	rpm	rpm	kg	kg	mm	mm
Серия TMRIA
TMRIA5-WA	240	11.2	540	27.9	168	7.8	378	19.5	830	75.3	23.76	7.60	2	15.2	66	13.72	12.37	0.25	0.041	PTC SNM100+ SNM120+Pt1000	750	0.27	160	1000	15.5	26.8	110	81
TMRIA5-WB	240	22.4	540	55.8	168	15.7	378	39.1	830	150.6	11.88	7.60	0.5	3.8		6.86	12.37	0.25	0.041			0.27	350	1850	15.5	26.8	110	81
TMRIA7-SC	330	18	750	45	231	10.6	525	30.1	1100	121.5	20.18	7.76	0.98	7.6		11.65	15.12	0.2	0.032			0.35	200	1100	20.5	34.5	130	101
TMRIA7-WC	330	33.6	750	83.7	231	23.5	525	58.6	1100	225.9	11.08	8.03	0.29	2.33		6.4	14.89	0.19	0.031			0.35	380	1850	20.5	34.5	130	101
TMRIAA-SC	480	18	1080	45	336	10.6	756	30.1	1660	121.5	28.39	7.95	1.32	10.5		16.39	18.95	0.15	0.024			0.46	140	800	27	44.9	160	131
TMRIAA-WC	480	33.6	1080	83.7	336	23.5	756	58.6	1660	225.9	15.59	8.05	0.38	3.06		9	18.92	0.15	0.024			0.46	270	1500	27	44.9	160	131
TMRIAF-WC	720	33.6	1600	83.7	504	23.5	1120	58.6	2490	225.9	23.75	8.06	0.53	4.27		13.71	24.03	0.11	0.017			0.69	180	1000	40.5	63.1	210	181
TMRIAF-WF	720	67.2	1600	167.4	504	47	1120	117.2	2490	451.8	11.86	8.15	0.13	1.06		6.85	24.26	0.11	0.017			0.69	380	1850	40.5	63.1	210	181
Серия TMRWIG
TMRI5-SB	530	10.5	1140	26.3	371	7.4	798	18.4	1770	71	50.70	7.4	2.4	17.8	88	29.3	56.6	0.24	0.038	PTC SNM100+ SNM120+KTY84	750	1.16	80	600	27.3	48	110	81
TMRI5-WD	530	39	1140	95	371	27.3	798	66.5	1770	239	14.00	7.4	0.18	1.33		8.1	26.15	0.23	0.039			1.16	340	1360	27.3	48	110	81
TMRI5-WH	530	78	1140	190	371	54.6	798	113	1770	478	6.90	8.3	0.04	0.33		4	27.74	0.26	0.044			1.16	710	1360	27.3	48	110	81
TMRI7-SB	745	10.5	1597	26.3	522	7.4	1118	18.4	2480	71	71.00	7.3	3.2	23.5		41	32.39	0.18	0.029			1.63	60	450	38.3	61.1	130	101
TMRI7-WD	745	39	1597	95	522	27.3	1118	66.5	2480	239	19.40	7.3	0.24	1.76		11.2	31.84	0.17	0.029			1.63	250	1200	38.3	61.1	130	101
TMRI7-WH	745	78	1597	190	522	54.6	1118	133	2480	478	9.90	7.3	0.06	0.44		5.7	31.84	0.17	0.029			1.63	500	1360	38.3	61.1	130	101
TMRIA-SB	1060	10.5	2280	26.3	742	7.4	1596	18.4	3500	71	101.30	7.3	4.4	32.2		58.5	39.3	0.13	0.021			2.32	30	300	54.7	75	160	131
TMRIA-WD	1060	39	2280	95	742	27.3	1596	66.5	3500	239	28.40	7.5	0.32	2.4		16.4	39.23	0.13	0.022			2.32	170	90	54.7	75	160	131
TMRIA-WH	1060	78	2280	190	742	54.6	1596	133	3500	478	14.00	7.5	0.08	0.6		8.1	39.23	0.13	0.022			2.32	350	1360	54.7	75	160	131
TMRIF-SB	1590	10.5	3400	26.3	1113	7.4	2380	18.4	5300	71	152.10	7.4	6.5	48.1		87.8	48.5	0.09	0.014			3.48	20	200	82	107.5	210	181
TMRIF-WD	1590	39	3400	95	1113	27.3	2380	66.5	5300	239	42.10	7.6	0.46	3.48		24.3	49.08	0.09	0.015			3.48	110	650	82	107.5	210	181
TMRIS-WH	1590	78	3400	190	1113	54.6	2380	133	5300	478	21.10	7.9	0.11	0.87		12.2	50.18	0.09	0.016			3.48	230	1200	82	107.5	210	181
