Моментный двигатель DMN93G

Артикул: 06-02183


Серия DMN разработана с чрезвычайно низким профилем и оптическим энкодером высокого разрешения, оптимизированным для достижения высокой динамики движения, высокого крутящего момента и высокой точности. Серия DMN идеально подходит для отраслей, требующих высокой точности, но меньшей силы.
Особенности
Внешняя вращающаяся конструкция
Экономия места за счет низкопрофильной конструкции
Оптический энкодер высокого разрешения
Максимальный крутящий момент: 4.2~39.6 Нм
Моментный двигатель DMN93G (Hiwin; Номинальный/Пиковый момент 13.2/39.6 Нм; Максимальная скорость: 500 об/мин; IP40; Точность позиционирования: +/-45 угл.сек.; Осевое/радиальное биение: 0.03/0.03 мм)

 Нет на складе

										0 шт.

					 354 646.00 ₽

Количество:

Бренд	HIWIN
Вид товаров	Моментный двигатель
Серия	DMN
Типоразмер	DMN9
Номинальный момент	13.2 Нм
Номинальный ток	3.4 Arms
Пиковый ток	10.2 Arms
Максимальная скорость	500 об/мин
Тип энкодера	Оптический аналоговый энкодер Hiwin
Напряжение питания	220 В
Пылевлагозащита	IP40

	Обознач.	ед. измерения	DMN 42G	DMN 71G	DMN 93G	DMN 71A	DMN 93A
Непрерывный крутящий момент	T_c	Nm	1.4	3.7	13.2	3.7	13.2
Постоянный ток	I_c	A_rms	1.5	3.4	3.4	3.4	3.4
Пиковый крутящий момент (в течение 1 с.)	T_p	Nm	4.2	11.1	39.6	11.1	39.6
Пиковый ток (в течение 1 с.)	I_p	A_rms	4.5	10.2	10.2	10.2	10.2
Постоянная момента	K_t	Nm / A_rms	0.97	1.9	3.9	01.09	3.9
Электрическая константа времени	T_e	ms	1.8	3.5	5.4	4.1	5.4
Сопротивление (межфазное при 25°С)	R₂₅	Ω	4.59	2.55	4.3	2.22	4.3
Индуктивность (межфазная)	L	mH	8.18	09.02	23.2	9.2	23.2
Количество полюсов	2_p		16	16	22	16	22
Постоянная обратной ЭДС (межфазное)	K_v	V_rms / (rad/s)	0.56	0.63	2.25	0.63	2.25
Постоянная двигателя (при 25°С)	K_m	Nm / √W	0.4	0.6	1.5	0.6	1.5
Термостойкость	R_th	K/W	4.84	1.95	1.1	1.95	1.1
Датчик температуры			PTC SNM100
Максимальная шина постоянного тока		V_DC	500 (600)			500 (600)
Инерция ротора	J	kgm²	0.003	0.008	0.012	0.008	0.012
Масса двигателя	M_m	kg	2	3.5	7.5	3.5	7.5
Максимальная осевая нагрузка	F_a	N	600	1 000	1 000	1 000	1 000
Максимальный крутящий момент	M	Nm	30	50	50	50	50
Максимальная скорость		rpm	700	600	500	300	300
Разрешающая способность		p/rev	4,320,000	4,325,376	4,320,000	920,000 (Absolute)
Разрешающая способность		p/rev	(Incremental, sin/cos 1Vpp)			920,000 (Absolute)
Стабильность позиционирования		arc-sec	±2.5	±2.5	±2.5	±2.5	±2.5
Точность		arc-sec	±45/±10	±45/±10	±45/±10	±30	±30
Осевое биение	R_a	mm	0.03 (0.005)			0.03 (0.005)
Радиальное биение	R_r	mm	0.03 (0.015)			0.03 (0.015)

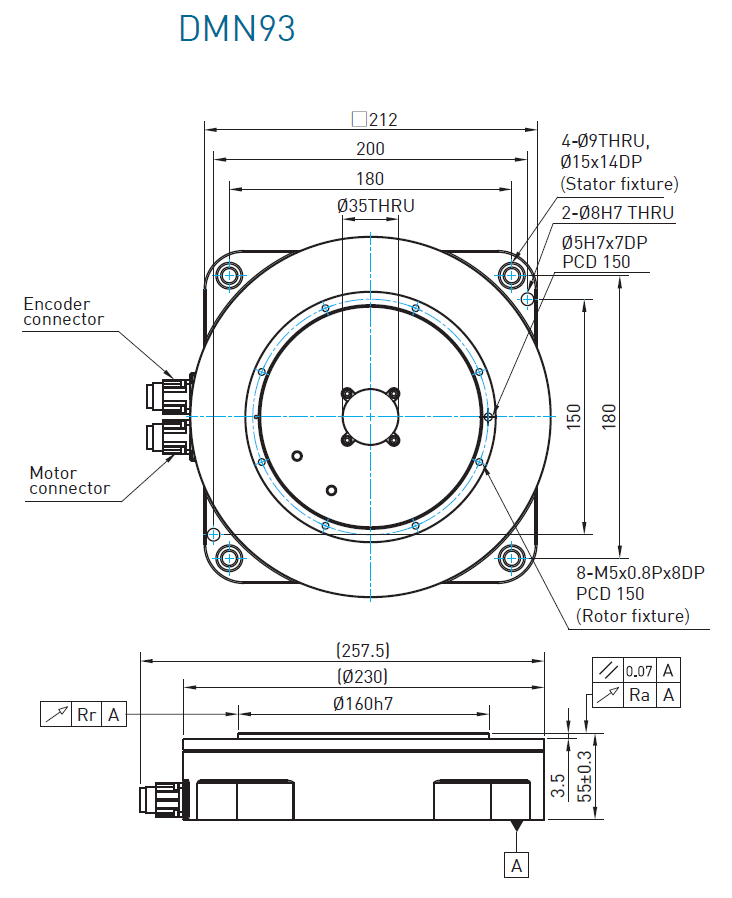

Габариты	WxLxM	mm	118x118x45	160x160x50	212x212x55	160x160x50	212x212x55
