Волновой редуктор DSC-17-50-PO

Артикул: 06-02695


Волновые редукторы HIWIN отличаются высокой точностью, высокой эффективностью, высокой жесткостью при кручении и низким пусковым моментом. Они широко используются в робототехнике, технике автоматизации, полупроводниковой технике, станкостроении и многих других отраслях промышленности.
Волновой редуктор DSC-17-50-PO (Hiwin, Серия: DSC, Типоразмер: 17, Передаточное отношение 1:50, Номинальный входной момент 16 Нм, Пиковый входной момент 34 Нм, Номинальная входная скорость 2000 об/мин, Диаметр входного вала 8 мм)

 Нет на складе

										0 шт.

					 182 008.00 ₽

Количество:

Бренд

HIWIN

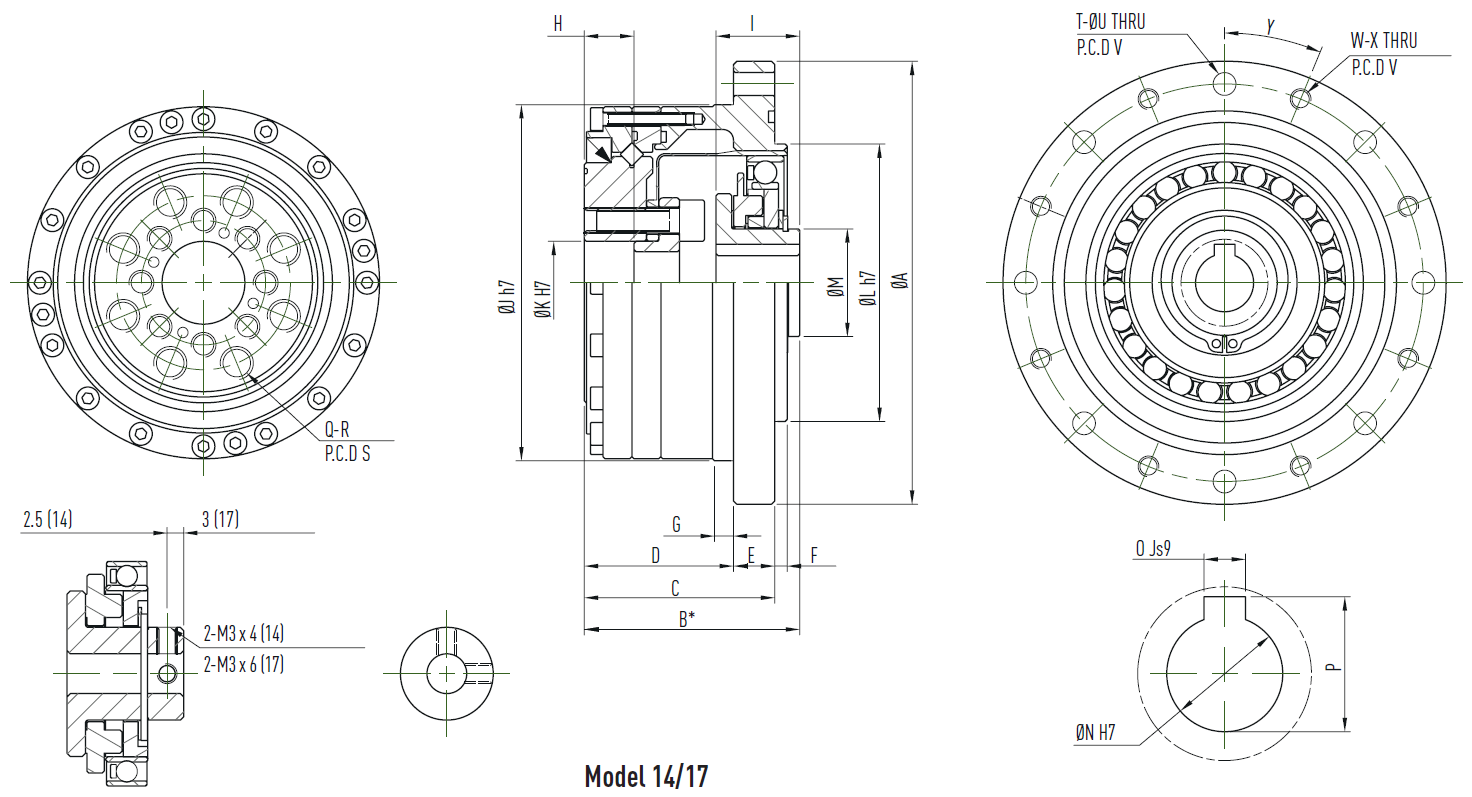

	Ед. изм	Типоразмер
	Ед. изм	14	17	20	25	32
ØA	mm	73.0	79.0	93.0	107.0	138.0
B	mm	41.0_-0.9	45.0_-0.9	45.5_-1.0	52.0_-1.0	62.0_-1.1
C	mm	34.0	37.0	38.0	46.0	57.0
D	mm	27.0	29.0	28.0	36.0	45.0
E	mm	7.0	8.0	10.0	10.0	12.0
F	mm	2.0	2.0	3.0	3.0	3.0
G	mm	3.5	4.0	5.0	5.0	5.0
H	mm	9.4	9.5	9.0	12.0	15.0
I	mm	17.6_-0.1	19.5_-0.1	20.1_-0.1	20.2_-0.1	22.0_-0.1
ØJ h7	mm	56.0	63.0	72.0	86.0	113.0
ØK H7	mm	11.0	10.0	14.0	20.0	26.0
ØL h7	mm	38.0	48.0	56.0	67.0	90.0
ØM	mm	14.0	18.0	21.0	26.0	26.0
ØN H7	mm	6.0	8.0	12.0	14.0	14.0
O Js9	mm	–	–	4.0	5.0	5.0
P	mm	–	–	13.8^+0.1	16.3^+0.1	16.3^+0.1
Q	mm	6.0	6.0	8.0	8.0	8.0
R	mm	M4 x 8DP	M5 x 10DP	M6 x 9DP	M8 x 12DP	M10 x 15DP
S (P.C.D)	mm	23.0	27.0	32.0	42.0	55.0
T	mm	6.0	6.0	6.0	8.0	12.0
ØU	mm	4.5	4.5	5.5	5.5	6.6
V (P.C.D)	mm	65.0	71.0	82.0	96.0	125.0
W	mm	6.0	6.0	6.0	8.0	12.0
X	mm	M4	M4	M5	M5	M6
Y	°	30°	30°	30°	22.5°	15°
Момент инерции	×10^–4 kgm²	0.033	0.079	0.193	0.413	1.69
Масса	kg	0.52	0.68	0.98	1.5	3.2
