Волновой редуктор DSC-25-100-CO

Артикул: 06-02686


Волновые редукторы HIWIN отличаются высокой точностью, высокой эффективностью, высокой жесткостью при кручении и низким пусковым моментом. Они широко используются в робототехнике, технике автоматизации, полупроводниковой технике, станкостроении и многих других отраслях промышленности.
Волновой редуктор DSC-25-100-CO (Hiwin, Серия: DSC, Типоразмер: 25, Передаточное отношение 1:100, Номинальный входной момент 67 Нм, Пиковый входной момент 157 Нм, Номинальная входная скорость 2000 об/мин, Диаметр входного вала 11 мм, Без перекрестно-роликового подшипника)

 Нет на складе

										0 шт.

					 62 370.00 ₽

Количество:

Бренд

HIWIN

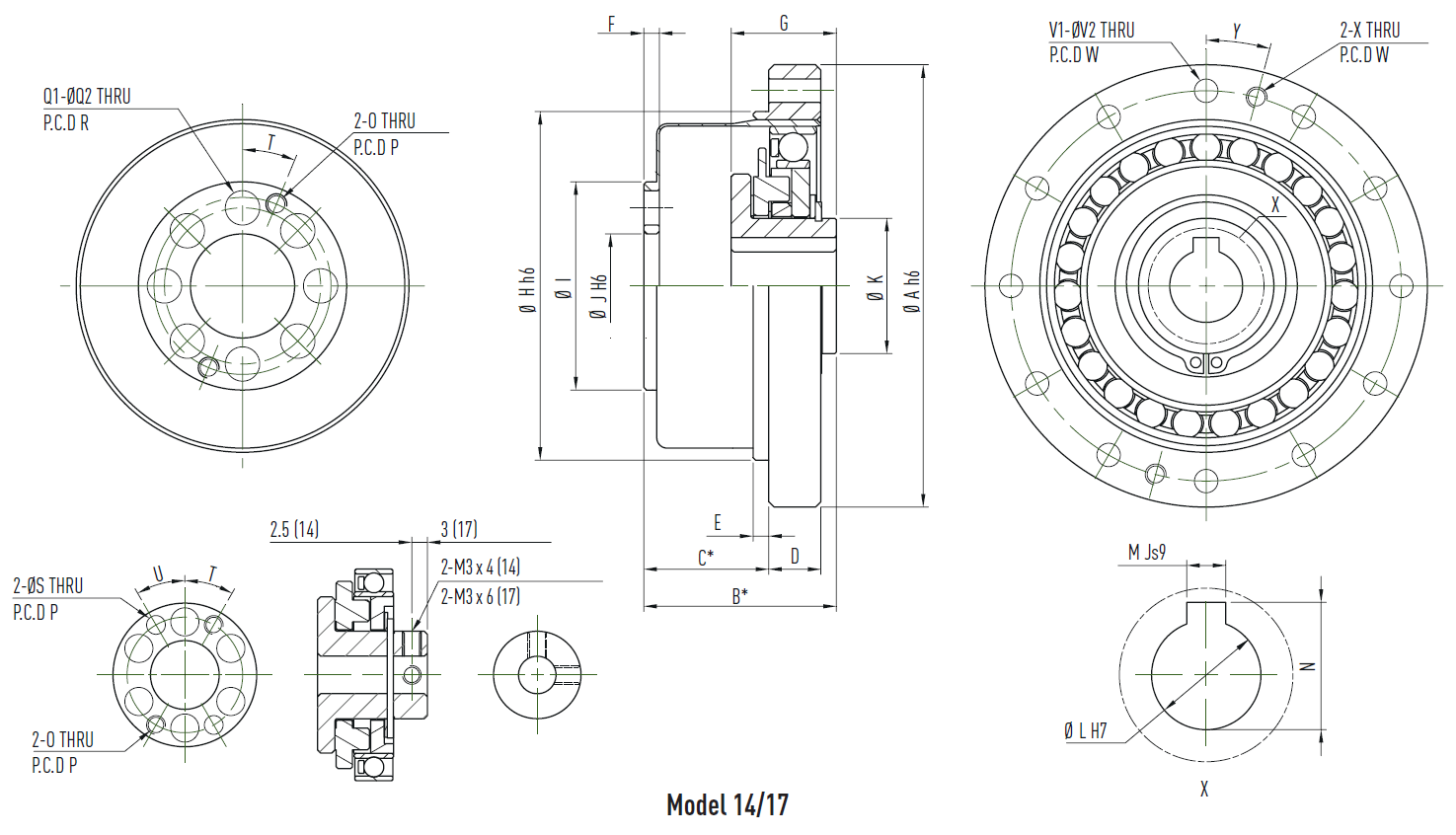

	Ед. изм	Типоразмер
	Ед. изм	14	17	20	25	32
ØA h6	mm	50.0	60.0	70.0	85.0	110.0
B	mm	28.5_–0.8	32.5_–0.9	33.5_–1.0	37.0_–1.0	44.0 _–1.1
C	mm	17.5^+0.4	20.0^+0.5	21.5^+0.6	24.0^+0.6	28.0^+0.6
D	mm	6.0	6.5	7.5	10.0	14.0
E	mm	2.0	2.5	3.0	3.0	3.0
F	mm	2.4	3.0	3.0	3.0	3.2
G	mm	17.6_–0.1	19.5_–0.1	20.1_–0.1	20.2_–0.1	22.0_–0.1
ØH h6	mm	38.0	48.0	54.0	67.0	90.0
ØI	mm	23.0	27.2	32.0	40.0	52.0
J H6	mm	11.0	10.0	16.0	20.0	26.0
ØK	mm	14.0	18.0	21.0	26.0	26.0
ØL H7	mm	6.0	8.0	9.0	11.0	14.0
M Js9	mm	–	–	3.0	4.0	5.0
N	mm	–	–	10.4^+0.1	12.8^+0.1	16.3^+0.1
O	mm	M3	M3	M3	M4	M5
P (P.C.D)	mm	18.5	21.5	27.0	34.0	45.0
Q1	mm	6.0	6.0	8.0	8.0	8.0
ØQ2	mm	4.5	5.5	5.5	6.6	9.0
R (P.C.D)	mm	17.0	19.0	24.0	30.0	40.0
S	mm	3.0^+0.015	3.0^+0.015	–	–	–
T	°	30°	30°	22.5°	22.5°	22.5°
U	°	30°	30°	–	–	–
V1	mm	6.0	12.0	12.0	12.0	12.0
ØV2	mm	3.5	3.5	3.5	4.5	5.5
W (P.C.D)	mm	44.0	54.0	62.0	75.0	100.0
X	mm	M3	M3	M3	M4	M5
Y	°	30°	15°	15°	15°	15°
Момент инерции	×10^–4 kgm²	0.033	0.079	0.193	0.413	1.69
Масса	kg	0.09	0.15	0.28	0.45	0.89
