Линейный модуль KS150-10C-xxxxA-FIS1

Артикул: 06-02064


Промышленный модуль HIWIN серии KS обладает легким алюминиевым основанием и пыленепроницаемой конструкцией, обеспечивает надежность и высокую точность в работе. Высокоэффективные модули серии KS используются в сборочном оборудовании, точечной контрольно-измерительной и полупроводниковой, а так же оптической и медицинской промышленности.
Линейный модуль KS150-10C-xxxxA-FIS1 (Hiwin, Серия KS, Типоразмер: 150, Шаг винта, мм: 10, Класс точности: C, Тип блока: Стандартный, Тип фланца: FI, Датчики: Omron SX671)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд

HIWIN

Обратите внимание, что длина рельса указываются при заказе в соответствии с Вашими требованиями
по монтажу оборудования на основе схемы расшифровки, представленной ниже!

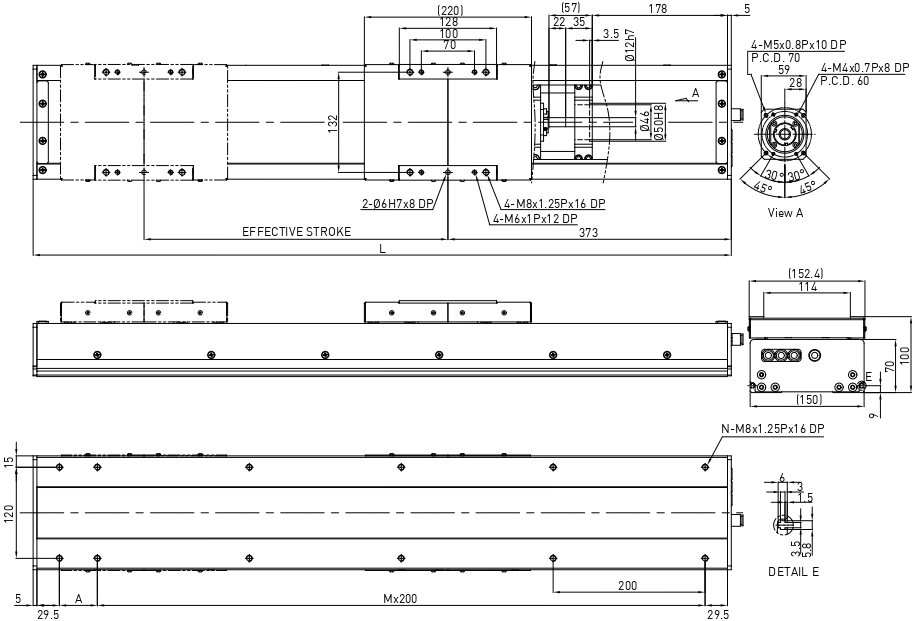

Расшифровка спецификации модели серии KS

Длина хода (mm)	L	A	M	N	Масса (kg)
150	669	200	2	8	13.96
200	719	50	3	10	14.84
250	769	100			15.72
300	819	150			16.6
350	869	200			17.48
400	919	50	4	12	18.36
450	969	100			19.24
500	1019	150			20.12
550	1069	200			21
600	1119	50	5	14	21.88
650	1169	100			22.76
700	1219	150			23.64
750	1269	200			24.52
800	1319	50	6	16	25.4
850	1369	100			26.28
900	1419	150			27.16
950	1469	200			28.04
1000	1519	50	7	18	28.92
1050	1569	100			29.8
1100	1619	150			30.68
1150	1669	200			31.56
1200	1719	50	8	20	32.44
1250	1769	100	8	20	33.32

Мощность серводвигателя			W	200
Приводной элемент			ШВП (Класс точности С7)
Шаг винта			mm	10	20
Номинальная скорость вращения			RPM	3 000
Максимальная линейная скорость*			mm/sec	500	1 000
Номинальное осевое усиление			N	280	140
Повторяемость			mm	±0.02
Длина хода				150-1 250
Максимальная нагрузка			kg	80	40
Номинальная динамическая нагрузка**		Fyd	N	50
		Fzd		800	400
		Mxd	N-m	56	63
		Myd		49	53
		Mzd
Допустимая нагрузка***
	Fy、Fz、Mx、My、Mz рабочие нагрузки

* Вибрация может возникнуть, если длина хода превышает 700 mm.
Максимальная скорость должна уменьшаться на 25% на каждые 100 mm увеличенного хода.
** Условия нагрузки основаны на пробеге 10 000 km.
** При использовании в особых условиях свяжитесь с нашими менеджерами.
