Линейный модуль KA200-10P-xxxxA-F0S1

Артикул: 06-01908


Промышленный модуль HIWIN серии KA характеризуется простотой установки и обслуживания, конструкция модуля обладает широкими возможностями по кастомизации. Наибольшую эффективность модули серии KA показали в прецизионной промышленности, FPD индустрии, сборочном, конвеерном и контрольно-измерительном оборудовании.
Линейный модуль KA200-10P-xxxxA-F0S1 (Hiwin, Серия KA, Типоразмер: 200, Шаг винта, мм: 10, Класс точности: P, Тип блока: Стандартный, Тип фланца: F0, Пылевлагозащита: Алюминиевая крышка, Датчики: Omron SX671)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд

HIWIN

Обратите внимание, что длина рельса указываются при заказе в соответствии с Вашими требованиями
по монтажу оборудования на основе схемы расшифровки, представленной ниже!

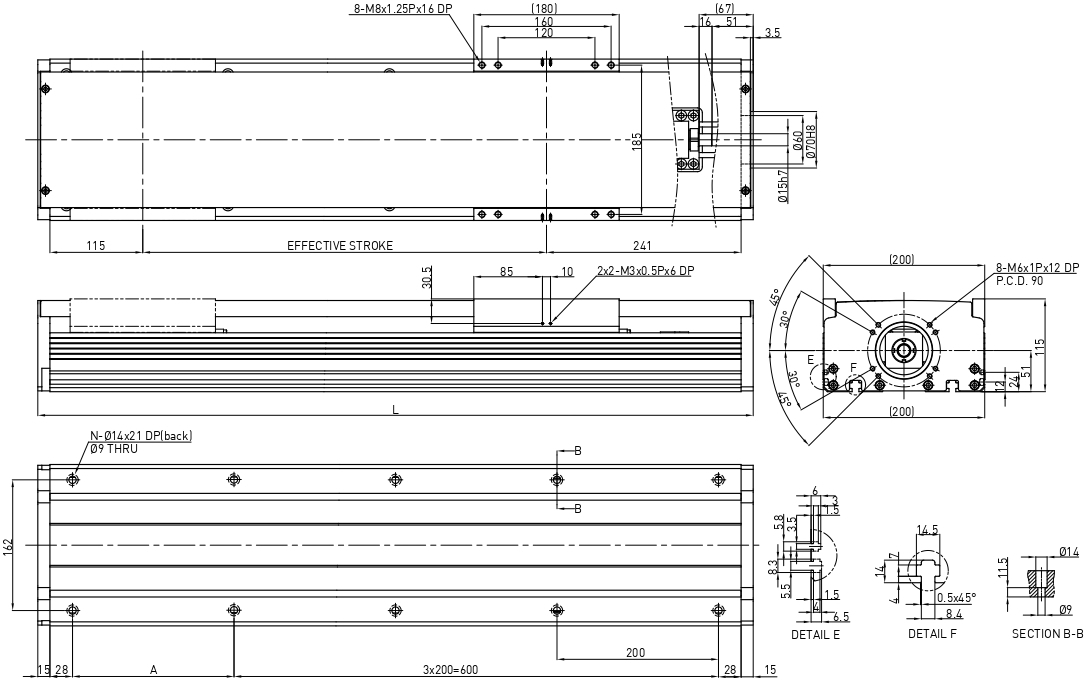

Расшифровка спецификации модели серии KA

Длина хода (mm)	L	A	M	N	Масса (kg)
150	536	50	2	8	17.66
200	586	100			18.99
250	636	150			20.32
300	686	200			21.65
350	736	50	3	10	22.98
400	786	100			24.31
450	836	150			25.64
500	886	200			26.97
550	936	50	4	12	28.3
600	986	100			29.63
650	1036	150			30.96
700	1086	200			32.29
750	1136	50	5	14	33.62
800	1186	100			34.95
850	1236	150			36.28
900	1286	200			37.61
950	1336	50	6	16	38.94
1000	1386	100			40.27
1050	1436	150			41.61
1100	1486	200			42.93
1150	1536	50	7	18	44.26
1200	1586	100			45.59
1250	1636	150			46.92

Мощность серводвигателя			W	750
Приводной элемент			ШВП (Класс точности С7)
Шаг винта			mm	10	25
Номинальная скорость вращения			RPM	3 000
Максимальная линейная скорость*			mm/sec	500	1 250
Номинальное осевое усиление			N	1050	420
Повторяемость			mm	±0.02
Длина хода				150-1250
Максимальная нагрузка			kg	150	85
Номинальная динамическая нагрузка**		Fyd	N	50
		Fzd		1500	850
		Mxd	N-m	180	185
		Myd		145	155
		Mzd
Допустимая нагрузка***
	Fy、Fz、Mx、My、Mz рабочие нагрузки

* Вибрация может возникнуть, если длина хода превышает 800 mm.
Максимальная скорость должна уменьшаться на 15% на каждые 100 mm увеличенного хода.
** Условия нагрузки основаны на пробеге 10 000 km.
** При использовании в особых условиях свяжитесь с нашими менеджерами.
