Линейный модуль KA150-20C-xxxxA-F0S1

Артикул: 06-01880


Промышленный модуль HIWIN серии KA характеризуется простотой установки и обслуживания, конструкция модуля обладает широкими возможностями по кастомизации. Наибольшую эффективность модули серии KA показали в прецизионной промышленности, FPD индустрии, сборочном, конвеерном и контрольно-измерительном оборудовании.
Линейный модуль KA150-20C-xxxxA-F0S1 (Hiwin, Серия KA, Типоразмер: 150, Шаг винта, мм: 20, Класс точности: C, Тип блока: Стандартный, Тип фланца: F0, Пылевлагозащита: Алюминиевая крышка, Датчики: Omron SX671)

 Нет на складе

										0 шт.

					Цена по запросу

Количество:

Бренд

HIWIN

Обратите внимание, что длина рельса указываются при заказе в соответствии с Вашими требованиями
по монтажу оборудования на основе схемы расшифровки, представленной ниже!

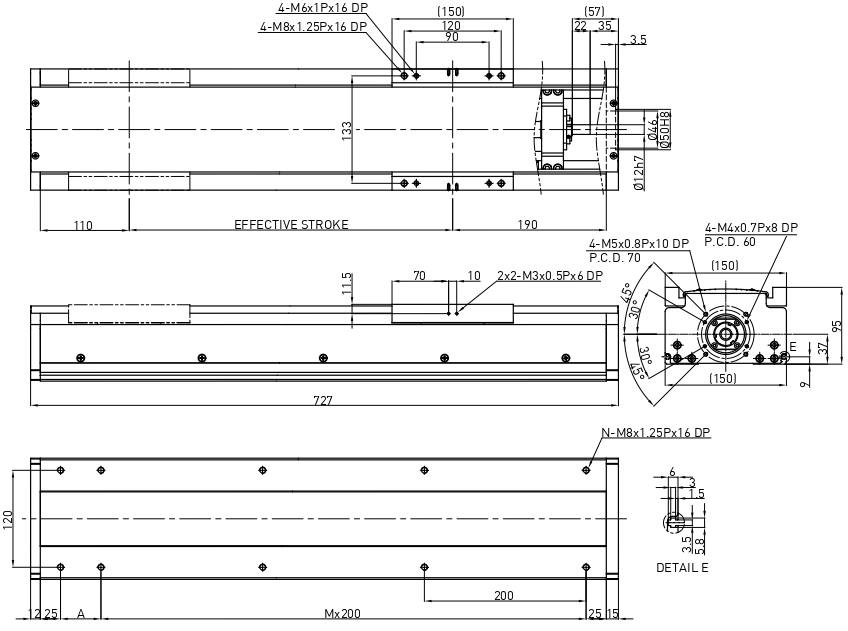

Расшифровка спецификации модели серии KA

Длина хода (mm)	L	A	M	N	Масса (kg)
150	477	200	1	6	12.71
200	527	50	2	8	13.59
250	577	100			14.47
300	627	150			15.35
350	677	200			16.23
400	727	50	3	10	17.11
450	777	100			17.99
500	827	150			18.87
550	877	200			19.75
600	927	50	4	12	20.63
650	977	100			21.51
700	1027	150			22.39
750	1077	200			23.27
800	1127	50	5	14	24.15
850	1177	100			25.03
900	1227	150			25.91
950	1277	200			26.79
1000	1327	50	6	16	27.67
1050	1377	100			28.55
1100	1427	150			29.43
1150	1477	200			30.31
1200	1527	50	7	18	31.19
1250	1577	100	7	18	32.07

Мощность серводвигателя			W	200
Приводной элемент			ШВП (Класс точности С7)
Шаг винта			mm	10	20
Номинальная скорость вращения			RPM	3 000
Максимальная линейная скорость*			mm/sec	500	1 000
Номинальное осевое усиление			N	280	140
Повторяемость			mm	±0.02
Длина хода				150-1250
Максимальная нагрузка			lg	80	40
Номинальная динамическая нагрузка**		Fyd	N	50
		Fzd		800	400
		Mxd	N-m	56	63
		Myd		49	53
		Mzd
Допустимая нагрузка***
	Fy、Fz、Mx、My、Mz рабочие нагрузки

* Вибрация может возникнуть, если длина хода превышает 650 mm.
Максимальная скорость должна уменьшаться на 25% на каждые 100 mm увеличенного хода.
** Условия нагрузки основаны на пробеге 10 000 km.
** При использовании в особых условиях свяжитесь с нашими менеджерами.
