Линейные направляющие качения предназначены для перемещения инструмента или заготовок по заданной траектории с требуемой точностью. Направляющие качения лишены таких недостатков как трение и высокое тепловыделение. Также в профильных направляющих HIWIN достигнуты плавность и равномерность движения, точность установочных перемещений и продолжительное сохранение настроек точности.

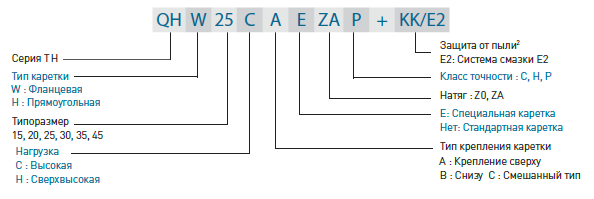

Блок QHH25CAZ0H (Hiwin; Серия: QH; Тела качения: Шарики; Тип блока: Прямоугольный; Типоразмер: 25; Тип нагрузки: Высокая; Преднатяг: Z0; Класс точности: H; Динамическая нагрузка (C): 41.9 кН; Статическая нагрузка (C0): 48.75 кН)
Разработка серии QH линейных направляющих компании HIWIN опирается на четырехточечный контакт шариков с полукруглым профилем дорожек качения. Серия QH с технологией SynchMotionTM обладает всеми преимуществами серии HG, а также предлагает плавное и бесшумное перемещение, превосходную смазку и длительный срок службы. Исходя из этого, направляющие серии QH нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия QH взаимозаменяема с серией HG.
Особенности
- Низкошумный дизайн конструкции
При использовании технологии SynchMotionTM тела качения расположены между элементами системы SynchMotionTM для улучшения циркуляции. Это устраняет контакт между телами качения, и радикально снижает уровень шума.
- Самосмазывающая конструкция
Конструкция представляет собой сгрупированные пустые кольцеобразные элементы, облегчающие смазку системы. Благодаря специальному дизайну смазка располагается и циркулирует в элементах системы (кольцах). Поэтому снижается частота пополнения смазки.Направляющие серии QH поставляются со смазкой. Демонстрационный тест с 0.2C (базовая динамическая грузоподъемность) показывает, что после 4,000 км пробега не обнаружено повреждений как на телах качения, так и на дорожках качения.
- Плавность перемещения
В стандартной направляющей элементы качения с рабочей стороны каретки начинают вращение и перемещаются по дорожке качения. Когда они соприкасаются с остальными элементами качения, создается двустороннее трение. Как результат - повышенное сопротивление качению. Серия QH с технологией SynchMotionTM успешно с этим справляется. Когда каретка начинает движение, элементы качения начинают перемещаться последовательно и остаются обособленными, чтобы предотвратить контакт друг с другом, таким образом сохраняя кинетическую энергию элементов экстримально устойчивой, эффективно снижая сопротивление качению.
В базовой комплектации опорный блок защищен от попадания крупных частиц грязи. В стандартную комплектацию защиты блока от пыли входит торцевое уплотнение и нижнее уплотнение. При использовании опорного блока HIWIN в запыленных условиях рекомендуется применять дополнительные аксессуары для защиты от пыли.
Для увеличения срока службы опорного блока и рельса необходимо проводить профилактические работы по смазке опорных поверхностей. Стандартно блоки уже заправлены консистентной смазкой. Для ее замены или добавления мы рекомендуем использовать заправочный шприц. Для сокращения периодов обслуживания (смазки) можно использовать сменный картридж E2, который устанавливается на торец опорного блока.
